1. 焊(han)接工(gong)藝要點

  ①. 奧氏體型耐熱(re)鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏體(ti)不銹鋼的焊接。

  ②. 焊接(jie)時(shi)，盡量采用低(di)線(xian)能量的工藝參數。

  ③. 焊條電弧(hu)焊應(ying)采用短弧(hu)焊，焊條不做橫(heng)向擺動(dong)。

  ④. 焊(han)接(jie)過程中(zhong)可以采取(qu)強迫冷卻措施。

  ⑤. 具(ju)(ju)有裂紋(wen)傾向的(de)鋼種應盡量(liang)避(bi)免選用埋弧焊，因埋弧焊具(ju)(ju)有較大(da)的(de)熱輸入。

  ⑥. 焊后一般不(bu)進行熱(re)處理，對于剛性大(da)的(de)(de)焊接件，可根據性能(neng)要求，選用(yong)奧(ao)氏體化(hua)退火（一般在鋼(gang)的(de)(de)固溶(rong)(rong)溫度）或800~900℃穩定化(hua)處理。對于要求固溶(rong)(rong)加熱(re)時效的(de)(de)耐熱(re)鋼(gang)，宜在固溶(rong)(rong)狀態下焊接，焊后再做固溶(rong)(rong)時效處理。

2. 焊接材料的選擇

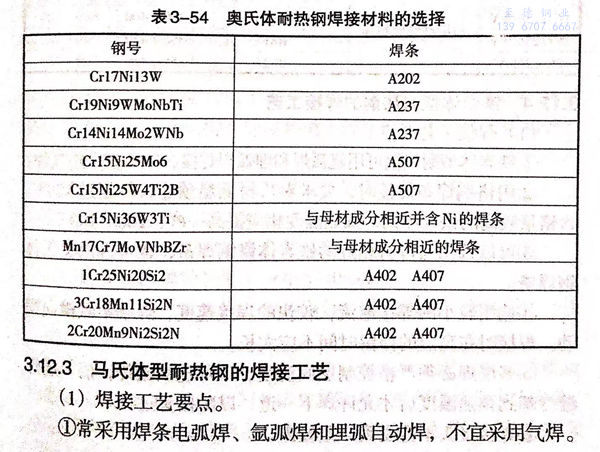

  焊接材(cai)料的選擇見(jian)表(biao)3-54.
