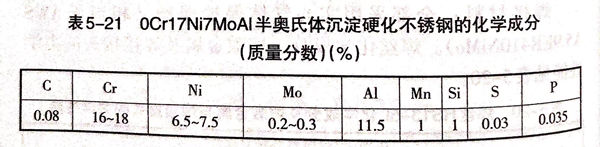

高壓容器材質為0Cr17Ni7MoAl不銹鋼(gang)，壁厚為7mm,化學成分見表5-21.

兩半球殼體對接采用自動鎢極氬弧焊打底，埋弧焊填充及蓋面工藝制造。

焊(han)接工藝(yi)如下：

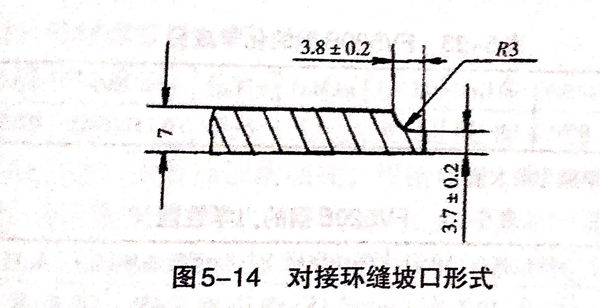

 ①. 兩半球(qiu)殼體對接(jie)坡口形式如圖5-14所示。

 ②. 氬弧(hu)焊(han)和埋弧(hu)焊(han)用焊(han)絲成分(fen)均(jun)與母材相(xiang)同，直徑均(jun)為2mm,焊(han)劑牌(pai)號為HJ260.

 ③. 焊件(jian)焊前進(jin)行噴砂(sha)處理。

 ④. 用手工(gong)鎢極氬弧(hu)焊進行定(ding)位，不填焊絲，定(ding)位間距為50mm,對接(jie)處(chu)間隙不大于0.5mm.

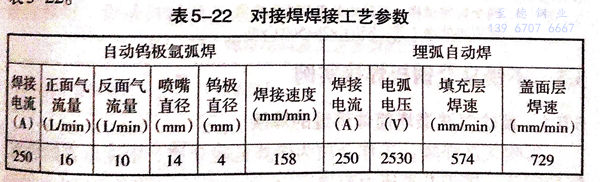

 ⑤. 將(jiang)定(ding)位焊(han)(han)后的(de)球形容器置(zhi)于(yu)專(zhuan)用的(de)焊(han)(han)接(jie)轉胎上采用自動鎢極氬弧焊(han)(han)打底(di)，采用埋(mai)弧自動焊(han)(han)填充蓋(gai)面，焊(han)(han)接(jie)工藝參數見(jian)表5-22.

 ⑥. 焊接后(hou)的(de)高壓(ya)容器接頭強(qiang)度達到(dao)母材的(de)98%,沖擊韌度達到(dao)母材的(de)60%,容器的(de)低(di)溫(wen)及(ji)常溫(wen)疲(pi)勞試驗均合(he)格，容器的(de)性能滿足設計(ji)和使用要求。
