91香蕉视频app

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是(shi)以(yi)Ti穩定(ding)化(hua)的超低碳、氮的高鉻鉬91香蕉視頻app:鐵素體不銹鋼，它在(zai)海(hai)水(shui)和含氯化(hua)物介質中(zhong)具有極好(hao)的耐孔蝕、91香蕉視頻app:耐縫隙腐蝕性能。它具有良(liang)好的(de)強度、韌性和(he)可焊性，即使在焊后于零下溫度仍有一定的(de)韌性。它主要用于海水或其他(ta)含(han)氯化(hua)物溶液的(de)工廠，可制作洗(xi)滌(di)器、冷凝器和(he)熱交換器。

一(yi)、化學成分

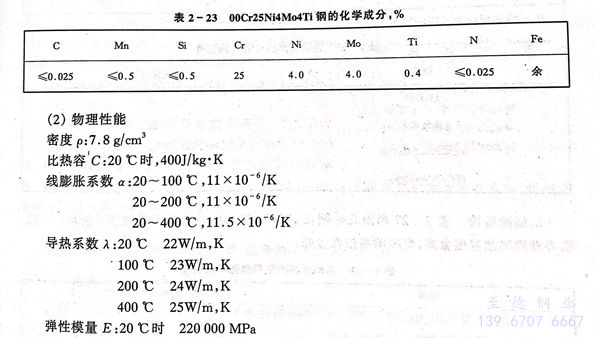

（00Cr25Ni4Mo4Ti）S44635 不(bu)銹(xiu)鋼的化(hua)學成分見表(biao)2-23。

三、力學性能

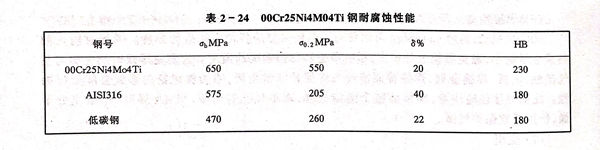

（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼室溫力(li)學性(xing)能見表(biao) 2-24。

四、耐蝕性

a．耐(nai)孔蝕(shi)性

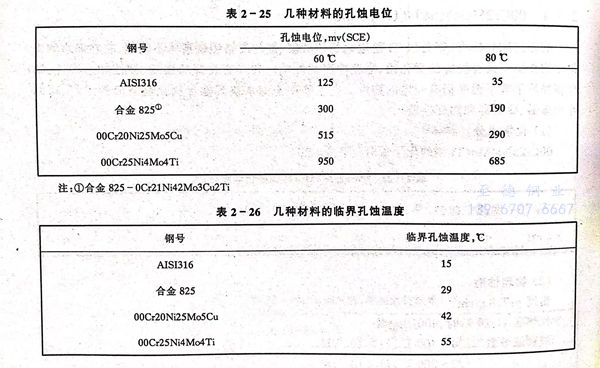

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙腐蝕

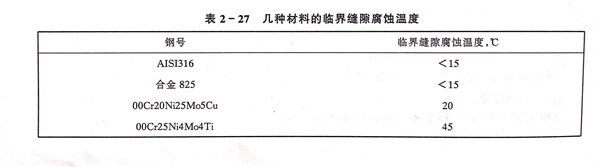

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應力腐蝕破(po)裂(lie)性

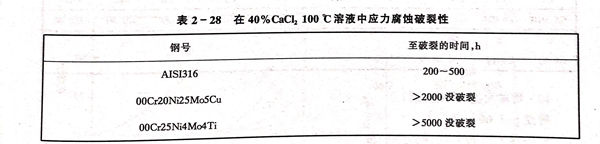

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均(jun)勻腐蝕

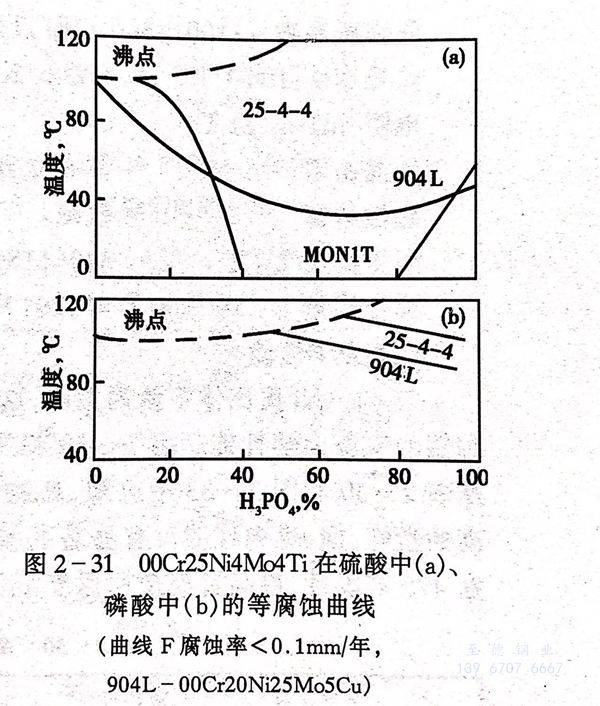

 圖2-31示出(chu)（00Cr25Ni4Mo4Ti）S44635 不銹鋼在(zai)硫酸溶(rong)液(ye)，磷酸溶(rong)液(ye)中(zhong)的等腐蝕(shi)曲線。

e. 晶(jing)間(jian)腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間腐蝕傾向。

五、冷熱(re)加工性和熱(re)處理

 （00Cr25Ni4Mo4Ti）S44635 不銹(xiu)鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱處理(li)，00Cr25Ni4Mo4Ti加熱至1000℃，水冷。

六、焊接性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼(gang)可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七(qi)、典(dian)型用途(tu)

 海水及(ji)各種含氯化物溶液的容器，洗滌器，冷凝器和熱(re)交換(huan)器。
