91香蕉视频app

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高純Cr18Mo2Ti 91香蕉視頻app:不銹鋼是極(ji)低碳、氮(dan)的純91香蕉視頻app:鐵素體不銹鋼，此(ci)鋼有較好的耐(nai)91香蕉視頻app:應力腐蝕破裂性能，還(huan)有著類似(si)于（0Cr18Ni12Mo2）91香蕉視頻app:316不銹鋼的(de)(de)耐蝕(shi)性，有著較(jiao)高的(de)(de)屈(qu)服(fu)強度、良(liang)好(hao)焊接性能(neng)(neng)和良(liang)好(hao)的(de)(de)成形(xing)性能(neng)(neng)。

一(yi)、化學成(cheng)分

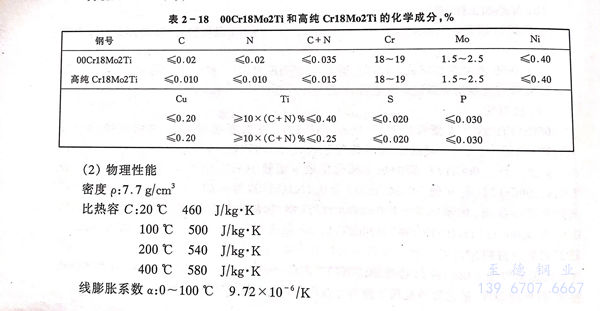

00Cr18Mo2Ti和高純Cr18Mo2Ti 不(bu)銹鋼的化學成分(fen)見表2-18。

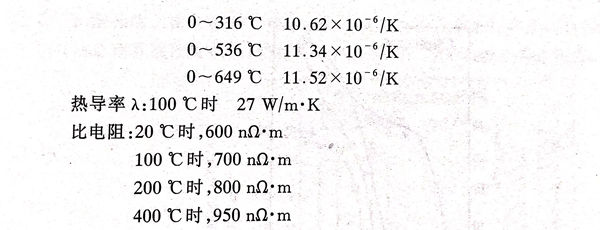

三、力學性能

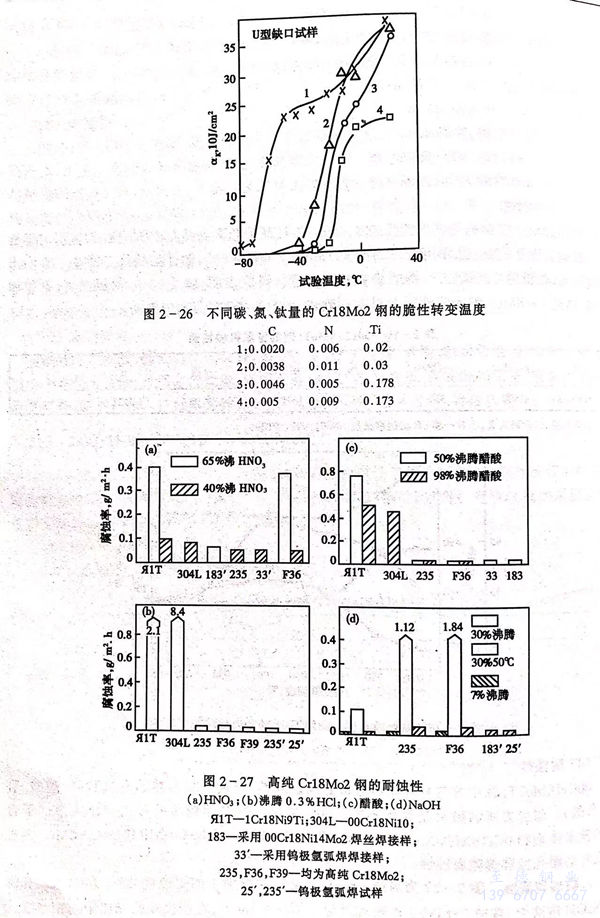

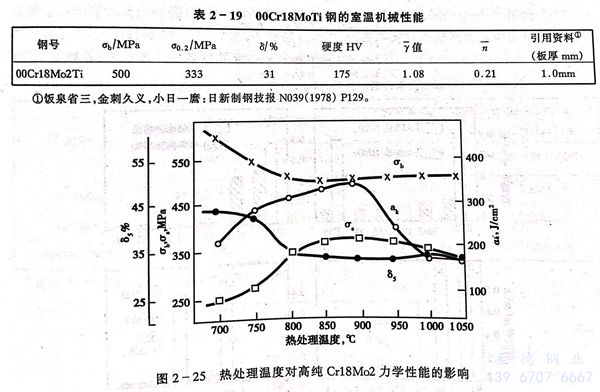

 00Cr18Mo2Ti不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)力(li)學(xue)性(xing)能見表2-19。熱處(chu)理工藝對(dui)高(gao)純(chun)Cr18Mo2Ti不(bu)銹(xiu)鋼(gang)(gang)室溫力(li)學(xue)性(xing)能的(de)(de)(de)影(ying)響見圖2-25。從圖可看出(chu)高(gao)純(chun)Cr18Mo2Ti不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)塑性(xing)、韌性(xing)均較好。圖2-26示出(chu)不(bu)同碳氮、鈦量的(de)(de)(de)Cr18Mo2Ti不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)脆變轉變溫度。研究表明，就≤4mm薄板而言(yan)，若控制適當，高(gao)純(chun)Cr18Mo2不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)脆性(xing)轉變溫度一般在(zai)-20～-60℃范圍內波動。

四、耐蝕(shi)性(xing)

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐均勻腐(fu)蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔蝕

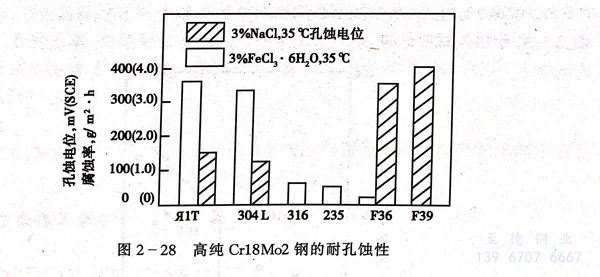

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹(xiu)鋼、321不(bu)銹鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐蝕破裂性

  00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一般不產生(sheng)氯(lv)化物的應力(li)(li)腐蝕(shi)(shi)破裂（表2-20和圖(tu)2-29）。但(dan)需要指出，00Cr18Mo2，高(gao)純Cr18Mo2中過(guo)高(gao)的Ni，Cu，過(guo)高(gao)的C，N含量，遭受(shou)敏化處(chu)理（例如焊接），不適當的冷加工以及過(guo)高(gao)的載(zai)荷（或殘余）應力(li)(li)等均(jun)可導致(zhi)其應力(li)(li)腐蝕(shi)(shi)的出現。

d. 耐晶(jing)間(jian)腐(fu)蝕

  鐵素體(ti)不銹(xiu)鋼(gang)(gang)的晶間(jian)腐(fu)蝕(shi)(shi)敏感性較高。因(yin)此，當00Cr18Mo2、高純 Cr18Mo2 鋼(gang)(gang)中C＋N≥100ppm時，為了防止晶間(jian)腐(fu)蝕(shi)(shi)也必(bi)須加入(ru)穩定(ding)的元素Ti和（或）Nb。

  C＋N＜0.017％時(shi)，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

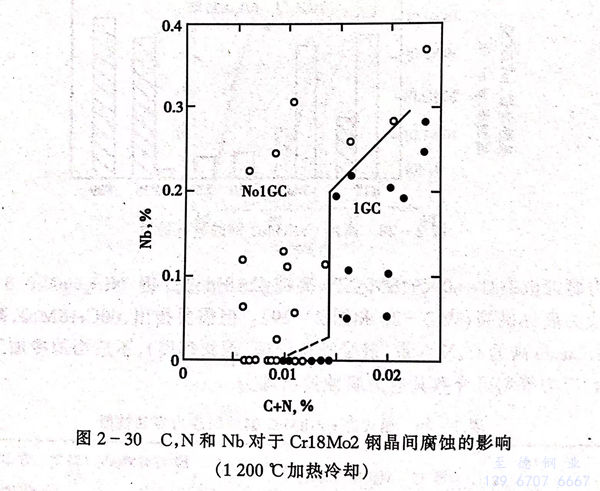

圖2-30示(shi)出此試驗結果。

五(wu)、冷(leng)熱加工(gong)性和(he)熱處理

  00Cr18Mo2、高(gao)純Cr18Mo2 不銹鋼開始(shi)鍛壓溫度為1038～1204℃；終加工溫度一般是760℃或稍(shao)高(gao)些，應(ying)該控制細晶粒度。

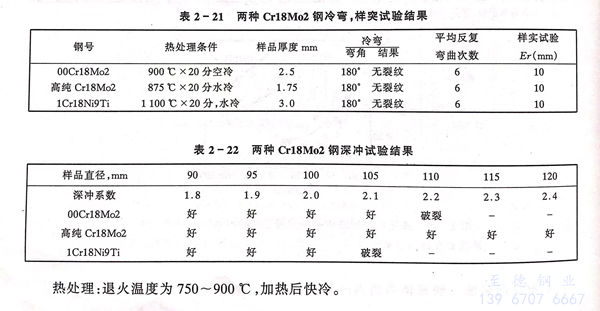

  00Cr18Mo2，高純(chun)Cr18Mo2鋼有(you)良好的塑(su)性并適于(yu)拉伸、軋制成(cheng)形(xing)和沖壓制造（表2-21，表2-22）。

  熱處理(li)：退火溫(wen)度為750~900℃，加(jia)熱后快冷。

六、焊接性能(neng)

  00Cr18Mo2，高純Cr18Mo2可用(yong)普通不銹鋼采用(yong)的各種方法進(jin)行焊(han)接。焊(han)接時輸(shu)入的熱(re)(re)量應盡量小，避免(mian)晶粒過(guo)分長大，影響(xiang)焊(han)縫和熱(re)(re)影響(xiang)區的強(qiang)度。為避免(mian)焊(han)接時熱(re)(re)金屬與(yu)空氣(qi)接觸(chu)，電弧(hu)、焊(han)縫金屬、焊(han)縫背面惰性氣(qi)體(ti)保護非常重要，因(yin)為氮化鉻的形成會降低耐蝕性。此鋼焊(han)接還應注意(yi)，焊(han)接前整個清潔(jie)焊(han)縫，減小氣(qi)孔(kong)的出現，MMA焊(han)時，焊(han)條充分干燥(zao)，使用(yong)適宜保護氣(qi)體(ti)。

七(qi)、應用(yong)

  00Cr18Mo2，高純(chun)Cr18Mo2不銹鋼(gang)主要用作食品加工設備，熱交換器，熱水罐和太陽能收集面(mian)板等(deng)。
