91香蕉视频app

高純Cr30Mo2、008Cr30Mo2、447J1

 高純Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼由于鉻含量高且含～2％Mo，因而，在含氯化物的水溶液中耐孔蝕和應力腐(fu)蝕；在耐全面腐蝕性能方面除優于316L不銹(xiu)鋼 , 317L不銹鋼 ,2205不銹(xiu)鋼 外，在NaOH和醋酸中，其耐蝕性與純鎳相當；在含NaClO₃等氧化劑的高溫NaOH中不僅優于高純Cr26Mo1不銹鋼而且優于純鎳，與此同時，此鋼還具有良好的韌性，加工成型性和可焊性。

一、化學成分(fen)

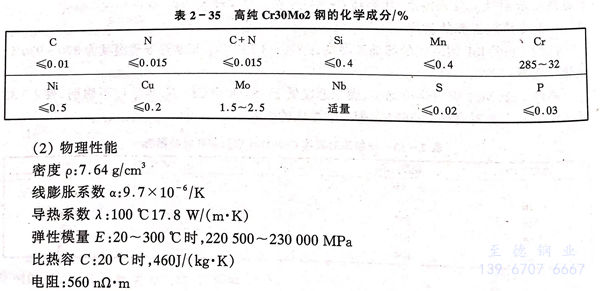

高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼的化學成分表(biao)2-35。

二、物理(li)性(xing)能

密度p：7.64g／cm³

線膨脹系數α：9.7x10^-6／K

導熱(re)系數(shu)入：100℃17.8 W／（m·K）

彈性(xing)模(mo)量E：20～300℃時，220500～230000 MPa

比熱容C：20℃時，460J／（kg·K）

電(dian)阻：560nΩ·m

三、力學性能

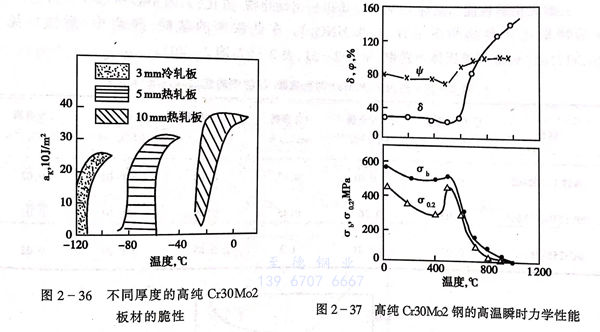

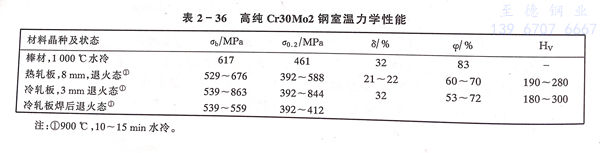

  高(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼(gang)，其(qi)室溫(wen)力(li)學性(xing)(xing)能見表2-36，脆(cui)性(xing)(xing)轉(zhuan)變溫(wen)度(du)(du)曲線見圖(tu)2-36。從(cong)表2-36可知，此(ci)鋼(gang)具有較高(gao)(gao)的塑性(xing)(xing)。從(cong)圖(tu)2-36可知，鋼(gang)的脆(cui)性(xing)(xing)轉(zhuan)變溫(wen)度(du)(du)隨板厚(hou)度(du)(du)增加往(wang)高(gao)(gao)側移動，因此(ci)要求韌(ren)性(xing)(xing)的焊接構件厚(hou)度(du)(du)應≤6mm，如果設計(ji)6mm以上板厚(hou)，設計(ji)上應采(cai)用復合板。圖(tu)2-36示出(chu)(chu)不同(tong)厚(hou)度(du)(du)的高(gao)(gao)純(chun)Cr30Mo2、008Cr30Mo2、447J1不銹鋼(gang)板材的脆(cui)性(xing)(xing)，3mm冷(leng)軋落板脆(cui)性(xing)(xing)轉(zhuan)變溫(wen)度(du)(du)可低(di)(di)至(zhi)-100℃以下。圖(tu)2-37系此(ci)鋼(gang)的高(gao)(gao)溫(wen)力(li)學性(xing)(xing)能。當高(gao)(gao)于～500℃加熱時(shi)，高(gao)(gao)純(chun)Cr30Mo2不銹鋼(gang)的強度(du)(du)下降，塑性(xing)(xing)（8％）明顯提高(gao)(gao)。當溫(wen)度(du)(du)達到≥800℃時(shi)，強度(du)(du)很低(di)(di)塑性(xing)(xing)很高(gao)(gao)，進而出(chu)(chu)現超塑性(xing)(xing)現象。

四(si)、耐蝕性

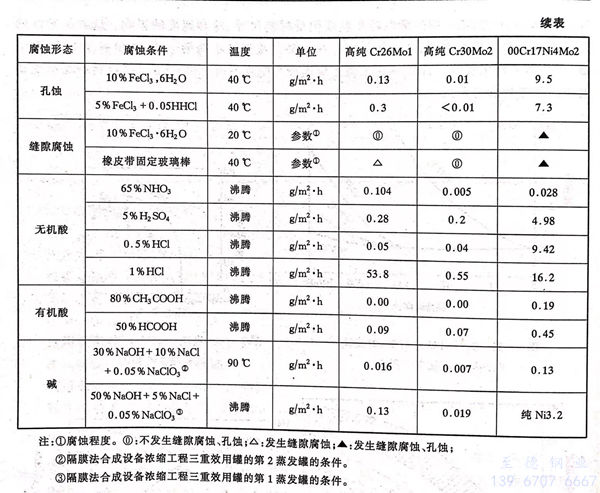

表2-31示出(chu)高純Cr30Mo2、008Cr30Mo2、，C26Mo1 及00Cr17Ni14Mo2在各種腐蝕條件(jian)下腐蝕試驗結(jie)果。

  a. 耐應力腐蝕性

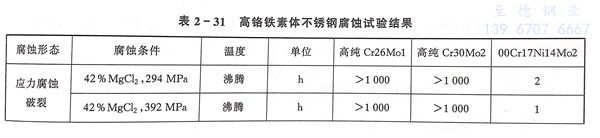

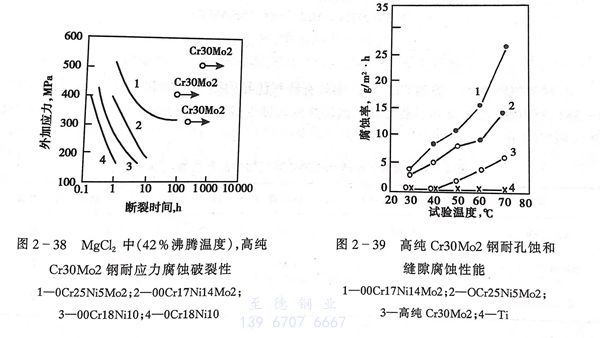

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在氯化物溶液中具有極好的耐應力腐蝕性，如表2-31、圖2-38所示，在42％沸騰MgCl₂中，即使承受高應力也不產生破裂。

  b. 耐孔蝕(shi)、縫(feng)隙腐蝕(shi)性

   高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼由于高Cr加2％Mo，低碳、氮，顯示出優異的耐孔蝕、縫隙腐蝕性能，例如表2-31、圖2-40所示，在10％FeCl₃·6H₂O，5％FeCl₃＋0.05mol HCl水溶液中，耐孔蝕、縫隙腐蝕性優于含2％Mo的Cr-Ni奧氏體和雙相不銹(xiu)鋼。

  c. 耐無機酸(suan)性能

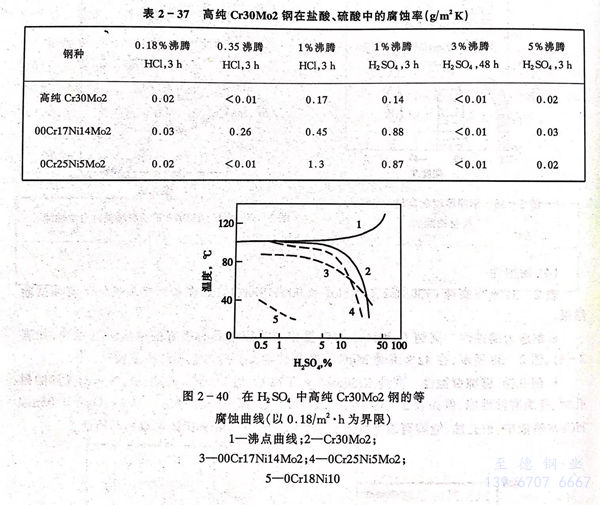

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼難以析出碳化物、氮化物，因不容易形成貧鉻層，所以有著特別優異耐晶間腐蝕性（65％HNO₃）。在低濃度的鹽酸、硫酸中，耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼（見表2-31，表2-37，圖2-40）。

d. 耐有機(ji)酸腐蝕(shi)

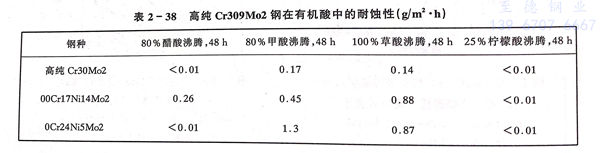

  高純（Cr30Mo2）447J1不銹鋼具(ju)有特別優(you)異的耐有機酸腐蝕(shi)性能（見表2-31、表2-38），對甲酸、乙(yi)酸及其(qi)混酸均(jun)顯示(shi)出(chu)優(you)異的耐蝕(shi)性，高純Cr30Mo2 優(you)于(yu)00Cr17Ni14Mo2和0Cr25Ni5Mo。

e. 耐堿(jian)

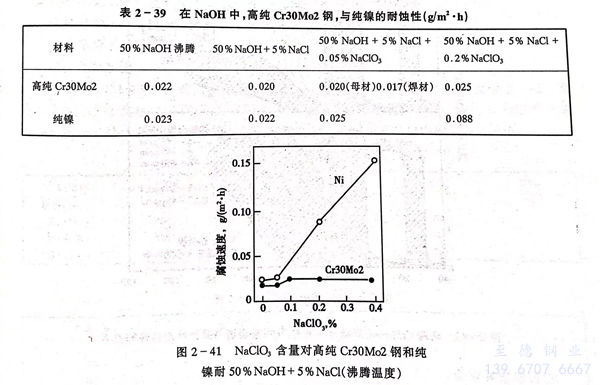

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼在隔膜法合成NaOH制造的濃縮工序中有著優異的耐蝕性（見表2-31），在含NaCl，NaClO₃的NaOH中耐蝕性優于純Ni（見表2-39，圖2-41）。需要指出，在280℃，濃度為60％的NaOH中，只有當NaClO₃濃度超過100ppm時，Cr30Mo2鋼的腐蝕率才能從30～36mm／a降低到1～1.5mm／a。

五(wu)、冷(leng)熱(re)加工和熱(re)處理

  高純(chun)Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼與高純(chun)Cr26Mo1鋼相似有(you)極佳的熱(re)加工性能，適(shi)宜的熱(re)加工溫(wen)度為870～1150℃。

  高純Cr30Mo2、008Cr30Mo2、447J1不(bu)銹鋼(gang)熱處理(li)為(wei)980～1020℃加熱后(hou)急冷。

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼冷(leng)(leng)加工硬化傾向(xiang)小，深沖性好，延(yan)性小，易(yi)于冷(leng)(leng)加工，適于制造冷(leng)(leng)沖壓部件。

六、焊接性能

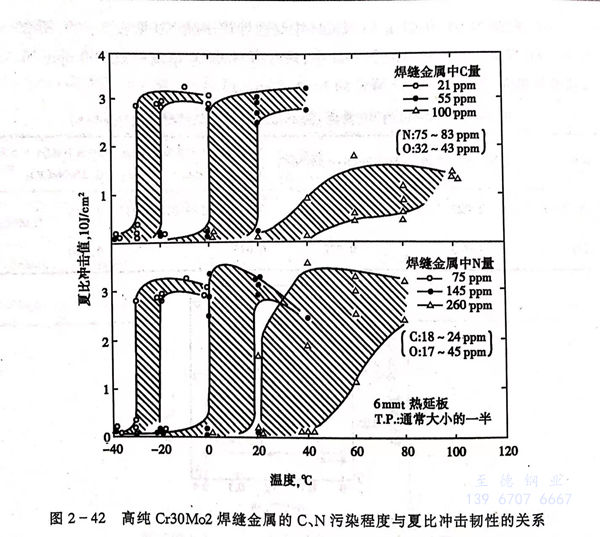

  高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼可采用鎢極氬弧焊和金屬極氬弧焊接。當需要填充金屬，可采用同樣的材料。焊接時要極力防止C、N₂、O₂等不純物的污染，圖2-42指出焊接部分，C、N₂污染程度與夏比沖擊特性的關系，隨著C、N₂的增加韌性顯著惡化。

七、典型用途

  ①. 醋酸(suan)、乳酸(suan)等有機酸(suan)及其衍生(sheng)物的制造設備。

  ②. 苛性鈉生產濃縮工(gong)序(xu)的設備。

  ③. 含(han)氯離子容易引起00Cr17Ni14Mo2等奧氏體不(bu)銹鋼應力腐(fu)蝕、孔蝕、縫隙(xi)腐(fu)蝕環(huan)境。

  ④. 排煙脫硫等防止公(gong)害的設備。

  ⑤. 火力發電廠冷凝器，例如日本東京灣火力發電廠海水冷卻用高純Cr30Mo2、008Cr30Mo2、447J1不銹鋼(gang)無縫(feng)管已使用12.5年。

  ⑥. 石(shi)油精煉(lian)設備

  ⑦. 要(yao)求耐蝕性(xing)和磁(ci)性(xing)部件，如電磁(ci)閥芯材料、鐘(zhong)、表等。
