91香蕉视频app

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 91香蕉視頻app:不銹鋼是一種低(di)碳、氮含(han)量又(you)加入Ti等穩定化(hua)元素的91香蕉視頻app:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹(xiu)鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一(yi)、化學成分(fen)

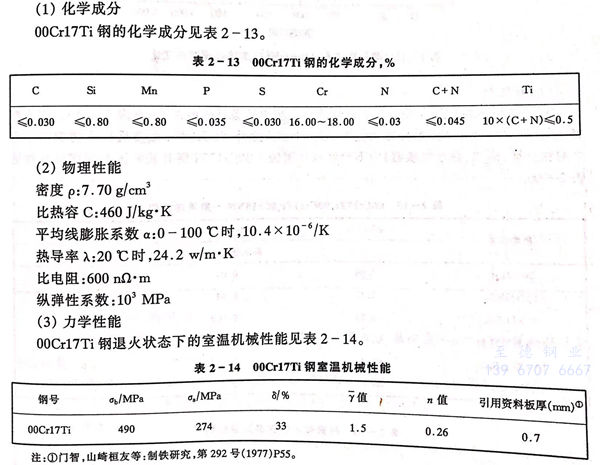

(00Cr17Ti) 436LX 不銹鋼的化學成分見表2-13。

三、力學性能

(00Cr17Ti) 436LX不銹鋼(gang)退火狀(zhuang)態下的(de)室溫機(ji)械性能見(jian)表2-14。

(00Cr17Ti) 436LX不銹(xiu)鋼(gang)(gang)板高溫瞬時抗張性能見圖2-26。00Cr17Ti鋼(gang)(gang)在400～500℃時的強度比(bi)430不銹(xiu)鋼(gang)(gang)低，而500～600℃時比(bi)430不銹(xiu)鋼(gang)(gang)高。

(00Cr17Ti) 436LX不銹鋼蠕(ru)變(bian)破(po)斷強(qiang)度見圖2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性

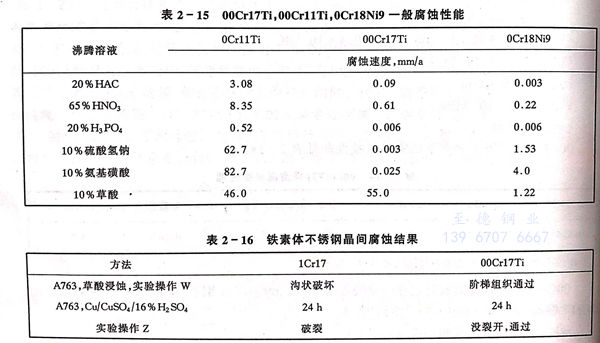

(00Cr17Ti) 436LX不銹鋼在(zai)飲用水(shui)和中(zhong)等氧化(hua)性腐(fu)蝕(shi)(shi)(shi)介質中(zhong)有極好的耐(nai)蝕(shi)(shi)(shi)性（見表2-15）。在(zai)各種氯化(hua)物溶(rong)液(ye)中(zhong)(00Cr17Ti) 436LX不銹鋼耐(nai)孔蝕(shi)(shi)(shi)性優于(yu)304不銹鋼。此外，00Cr17Ti在(zai)奧氏(shi)體不銹鋼產生(sheng)應力(li)腐(fu)蝕(shi)(shi)(shi)介質（例如(ru)，熱水(shui)交換器）中(zhong)不產生(sheng)應力(li)腐(fu)蝕(shi)(shi)(shi)。(00Cr17Ti) 436LX不銹鋼有較好耐(nai)晶間腐(fu)蝕(shi)(shi)(shi)性能(neng)見表2-16。

五、抗氧化性

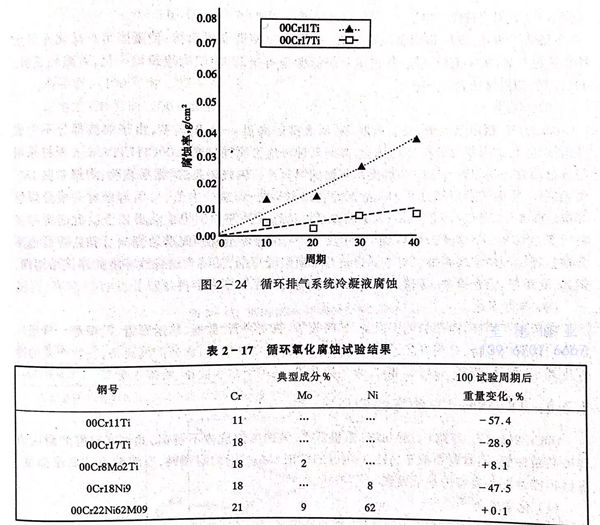

 (00Cr17Ti) 436LX 不銹鋼(gang)在很多汽車(che)排氣系統(tong)部分(fen)提供非常好的(de)抗氧化性。因為氧化速度(du)受使用(yong)(yong)條件（例(li)如氣氛，熱(re)循環(huan)和結構設(she)計）極(ji)大的(de)影響，實驗室試驗結果僅能(neng)用(yong)(yong)作為使用(yong)(yong)溫度(du)的(de)指南（見圖2-24，表2-17）。

六、冷熱加工性，熱處(chu)理

 (00Cr17Ti) 436LX不銹鋼開始熱加(jia)(jia)工溫度(du)與1050～1150℃，終加(jia)(jia)工溫度(du)應≤850℃并保證有足夠(gou)的變形量(liang)。

  退(tui)火溫度，熱(re)軋帶在罩(zhao)式爐內進行(xing)退(tui)火，處理溫度為(wei)825～875℃，時間≥8小(xiao)時。

  冷軋帶在連續(xu)退(tui)火(huo)酸洗爐中進行，處理溫度(du)控制在850～860℃。

七(qi)、成型性

  (00Cr17Ti) 436LX 不銹(xiu)鋼(gang)(gang)冷成型性略優于(yu)( 1Cr17)430不銹(xiu)鋼(gang)(gang)、(1Cr17Ti)437不銹(xiu)鋼(gang)(gang)，它的屈(qu)服強度，抗張強度較( 1Cr17)430不銹(xiu)鋼(gang)(gang)、(1Cr17Ti)437不銹(xiu)鋼(gang)(gang)稍(shao)低些，延伸率稍(shao)高(gao)些，塑性稍(shao)優于(yu)1Cr17,1Cr17Ti。

 a. 脹形(xing)性

  (00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)的(de)(de)(de)加(jia)工硬化指數n值(zhi)(zhi)較( 1Cr17)430不(bu)銹(xiu)鋼(gang)、(1Cr17Ti)437不(bu)銹(xiu)鋼(gang)高（見(jian)表2-11，表2-14）。00Cr17Ti的(de)(de)(de)n值(zhi)(zhi)～0.26,1Cr17為(wei)0.22,1Cr17Ti為(wei)0.23。從圖2-19n值(zhi)(zhi)與Er值(zhi)(zhi)的(de)(de)(de)關(guan)系可(ke)以(yi)看出，板厚0.6～1.0mm00Cr17Ti鋼(gang)，標誌脹形性的(de)(de)(de)Er值(zhi)(zhi)較1Cr17鋼(gang)高出0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)(de)(de)Er值(zhi)(zhi)示于表2-12。顯然，(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)脹形性較( 1Cr17)430不(bu)銹(xiu)鋼(gang)、(1Cr17Ti)437不(bu)銹(xiu)鋼(gang)好。

 b．深(shen)拉伸性

  (00Cr17Ti) 436LX不銹鋼選擇(ze)最(zui)適宜的Ti／（C＋N）比，連(lian)鑄(zhu)采(cai)用電磁攪拌(ban)，最(zui)適宜熱軋溫度(du)，熱處理條件，最(zui)適宜冷軋壓(ya)下(xia)量等可獲得最(zui)好的深拉(la)伸(shen)性，板厚0.6～0.8mm，Y值(zhi)可達到1.5～1.7（見表(biao)2-14）。

c．皺折

  (00Cr17Ti) 436LX不(bu)銹鋼(gang)冶金生產工(gong)藝，采(cai)用(yong)低(di)溫鑄造電(dian)磁攪(jiao)拌，使凝固組(zu)織(zhi)(zhi)微化并(bing)阻止柱狀晶(jing)的發展，采(cai)用(yong)低(di)溫熱(re)軋，促進退(tui)火時的完全再結晶(jing)，使織(zhi)(zhi)構(gou)組(zu)織(zhi)(zhi)均一化，可減輕皺折。(00Cr17Ti) 436LX不(bu)銹鋼(gang)皺折傾向較430不(bu)銹鋼(gang)小。

八(ba)、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間腐蝕(shi)和應(ying)力腐蝕破(po)裂(lie)。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體(ti)不銹(xiu)鋼(gang)焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型用途

  用于生產硝(xiao)酸，硝(xiao)銨的化工設(she)備，如(ru)吸收塔、熱交換器(qi)、酸槽、輸送(song)管道、貯槽等。薄板廣泛(fan)用于建筑(zhu)內裝(zhuang)修，日(ri)用辦公設(she)備，廚房(fang)設(she)備、器(qi)具，電氣制品，食品陳列裝(zhuang)備，餐飲產業的冷凍冷藏車(che)，器(qi)具，汽(qi)車(che)、自行(xing)車(che)部(bu)件，煤氣器(qi)具等，還用于給水(shui)設(she)備、給排水(shui)管等。
