91香蕉视频app

00Cr17Ni13Mo2N (316LN)

（0Cr17Ni13Mo2N）316N不銹鋼 和 （00Cr17Ni13Mo2N）316LN不銹鋼 是在相應不含氮的牌號基礎上發展起來的鋼種。由于氮的加入，顯著地提高了鋼的強度，同時仍保持較高的塑韌性水平。在耐蝕性方面，除仍保留原始鋼種的耐蝕特點外，氮的加入亦改善了鋼在某些方面的耐蝕性，如耐點蝕、縫隙腐蝕和耐晶間腐蝕方面均得到不同程度的提高，鋼的冶金生產工藝性能沒出現大的變動，易于生產板、管、絲、帶、鍛件、型材等冶金產品。在不含氮鋼種的的強度稍顯不足的應用領域，此兩鋼種是最佳候選材料。

一、化學成分(fen)

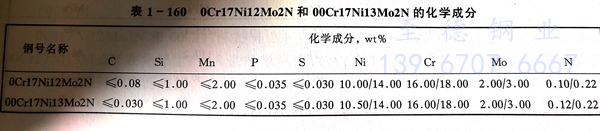

（0Cr17Ni13Mo2N）316N不銹鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不銹鋼(gang)的化學(xue)成分列于表(biao)1-160。

二、室溫力學性(xing)能

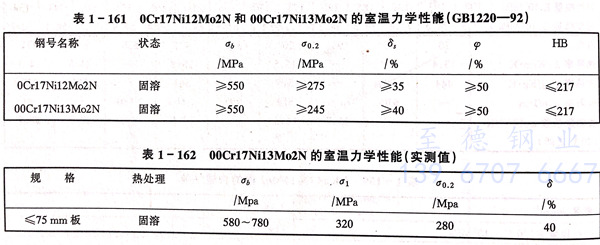

（0Cr17Ni13Mo2N）316N不銹(xiu)(xiu)鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不銹(xiu)(xiu)鋼(gang)的室溫力學性能見表 1-161 一(yi)些實測(ce)數(shu)據(ju)見表 1-162 。

三(san)、高溫力學性(xing)能

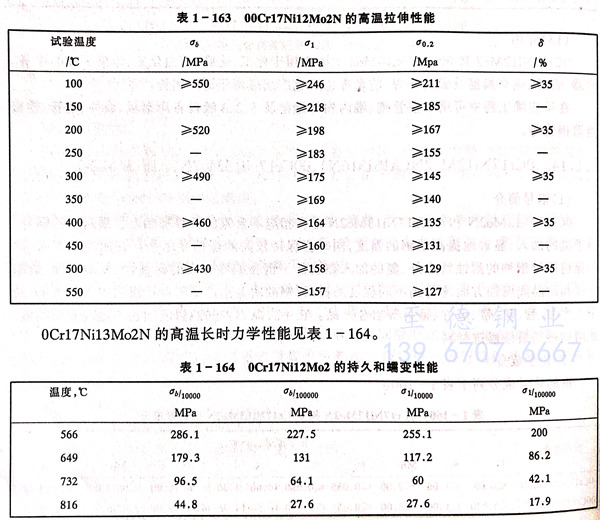

（00Cr17Ni13Mo2N）316LN不(bu)銹(xiu)鋼的高溫拉伸性能見表 1-163 。

（0Cr17Ni13Mo2N）316N不銹鋼的高溫長時力(li)學性(xing)能(neng)見表 1-164。

四、斷(duan)裂韌性

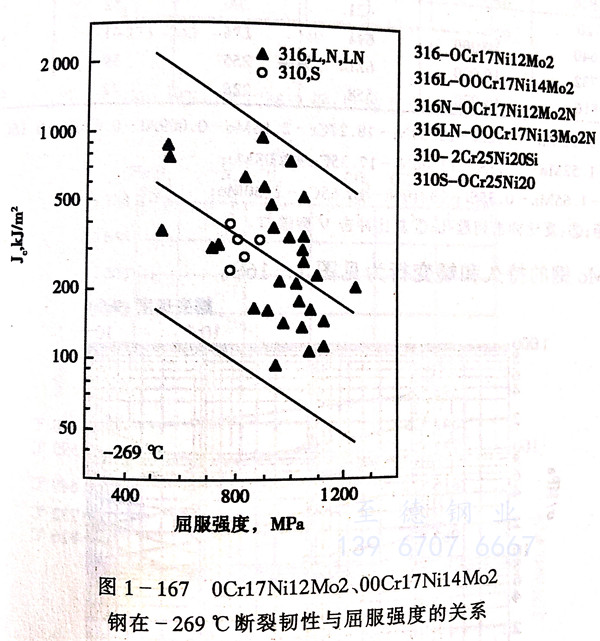

 含氮(dan)的(de)（0Cr17Ni13Mo2N）316N不銹鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不銹鋼(gang)在低溫的(de)斷裂韌性見圖1-167。

五、耐蝕性

  兩個含氮鋼的耐蝕性基本保持了不含氮鋼的耐蝕水平。而在耐點蝕和耐縫隙腐以及耐晶間腐蝕方面則有所改善。作為尿素生產設備用鋼，（00Cr17Ni13Mo2N）316LN不銹鋼在休氏腐蝕實驗中（65%HNO₃,沸騰，48h x 5),其腐蝕率小于3.3μm/48h，耐點蝕，耐縫隙腐蝕，耐應力腐蝕及耐選擇性腐蝕均優于316L不銹鋼。對于高碳的（0Cr17Ni13Mo2N）316N不銹鋼，在經過焊接或450~900℃的溫度范圍受熱，耐晶間腐蝕明顯下降，欲恢復其耐晶間腐蝕性能，需進行固溶處理。若不允許固溶處理，應選擇（00Cr17Ni13Mo2N）316LN不銹鋼。

六、工(gong)藝性能(neng)

  a. 熱加(jia)工(gong) 鋼(gang)(gang)的熱加(jia)工(gong)性能良(liang)好，與不含氮鋼(gang)(gang)相似，由(you)于其強度(du)高(gao)，需稍大的變形力。適宜(yi)的熱加(jia)工(gong)溫度(du)范圍為1150~850℃。

  b. 冷(leng)加(jia)工 除變形(xing)抗力(li)稍大外(wai)，此類鋼易于(yu)冷(leng)成形(xing)。

  c. 熱處理 固溶處理溫(wen)(wen)度為1010~1120℃.薄帶(dai)生產(chan)的保溫(wen)(wen)時間(jian)為5min/mm(厚度），在(zai)水(shui)或空氣中冷(leng)卻。消除應力退(tui)火溫(wen)(wen)度為250~450℃ x (2~4h)空冷(leng)。

  d. 焊(han)接(jie)可采用(yong)(yong)各種焊(han)接(jie)方法進行焊(han)接(jie)，焊(han)接(jie)材(cai)料(liao)(liao)宜(yi)選用(yong)(yong)與之(zhi)相匹配的含氮的焊(han)接(jie)材(cai)料(liao)(liao)，以保證材(cai)料(liao)(liao)的力學性能(neng)，對于00Cr17Ni13Mo2N鋼焊(han)后(hou)不需固溶處理，在(zai)強腐蝕環境下使(shi)用(yong)(yong)的焊(han)接(jie)件，不推薦選用(yong)(yong)0Cr17Ni12Mo2N。

七、物理性能(neng)

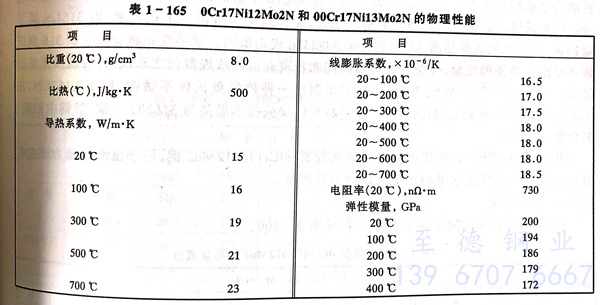

   316N不(bu)銹鋼(gang)(gang)和316LN不(bu)銹鋼(gang)(gang)材(cai)料的(de)物理(li)性能見表1-165。

八、應用

  （0Cr17Ni13Mo2N）316N不(bu)銹(xiu)鋼(gang) 和 （00Cr17Ni13Mo2N）316LN不(bu)銹(xiu)鋼(gang)主要用(yong)于(yu)要求(qiu)較高(gao)強度的(de)(de)(de)腐(fu)蝕環境，超低(di)碳型(xing)00Cr17Ni13Mo2N在化肥生(sheng)產(chan)，人(ren)造纖(xian)維生(sheng)產(chan)，造紙工(gong)業，制藥工(gong)業的(de)(de)(de)反(fan)應(ying)器，高(gao)壓設備管(guan)線、泵、閥門等得到廣(guang)泛(fan)應(ying)用(yong)。在尿素(su)生(sheng)產(chan)中，需(xu)通過(guo)休氏(shi)試(shi)驗的(de)(de)(de)設備和管(guan)線尤(you)其適用(yong)。亦可用(yong)于(yu)超導和核聚(ju)變環境中的(de)(de)(de)無磁高(gao)強度部件(jian)。
