91香蕉视频app

00Cr17Ni14Mo2 (316LUG)

（尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼 是在(zai)（00Cr17Ni14Mo2）316L不(bu)銹鋼基礎上，通過提高鎳含量和(he)降(jiang)低鋼中的磷(lin)含量，從而提高了鋼在(zai)尿素生產(chan)環境中的耐(nai)均(jun)勻(yun)腐(fu)蝕，耐(nai)選擇性(xing)腐(fu)蝕和(he)耐(nai)晶間腐(fu)蝕性(xing)能所形成的新鋼種(zhong)。此(ci)鋼已成為尿素生產(chan)裝置的關鍵材料。

一(yi)、化學成分

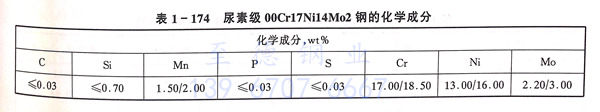

 （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的化學成分(fen)見表 1-174 。

二(er)、力學性能

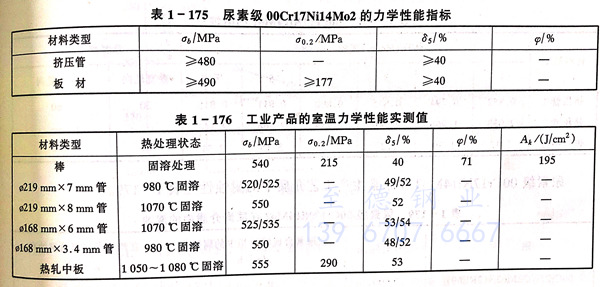

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹(xiu)鋼(gang)技術(shu)條(tiao)件的(de)室溫力(li)學性能指標見表 1-175 。工業產(chan)品實(shi)測(ce)值見表 1-176 。

三、高(gao)溫拉伸性能

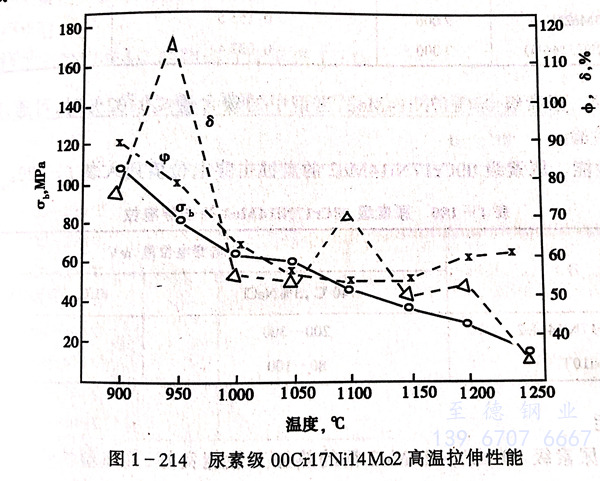

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的(de)高溫瞬時拉(la)伸性能見圖 1-214 。

四、耐蝕(shi)性能(neng)

  a. 均(jun)勻(yun)腐蝕

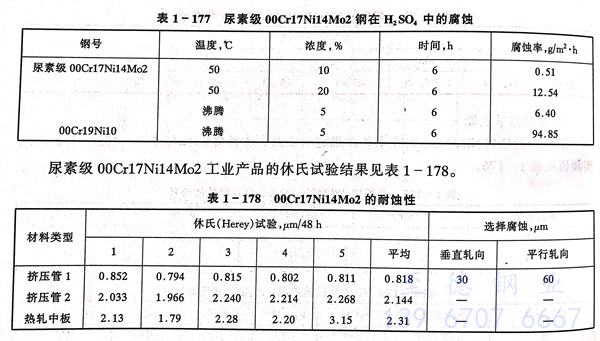

   在硫酸環境下鋼(gang)的(de)性能見表 1-177 。

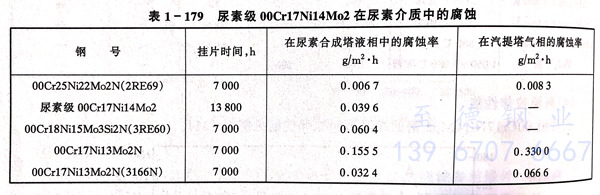

（00Cr17Ni14Mo2）316LUG不銹鋼 在尿素生(sheng)產工(gong)藝(yi)介質中的耐蝕性見表 1-179 。

  b. 晶間腐蝕

  （尿素級00Cr17Ni14Mo2）316LUG，當鋼中的(de)碳含(han)量≤0.02%時，可通過所有(you)的(de)最腐蝕試方法檢驗。

  c. 耐(nai)點蝕性能

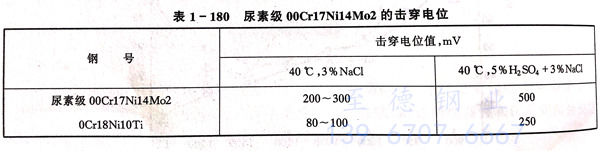

（尿素級00Cr17Ni14Mo2）316LUG不銹鋼的點蝕擊穿(chuan)電位(wei)值列人表1-180。

五(wu)、工藝性能

  a. 熱(re)加工

  （尿素級00Cr17Ni14Mo2）316LUG不銹鋼(gang)的熱(re)加工性(xing)能(neng)良好(hao)，其熱(re)塑性(xing)較304L不銹鋼(gang)稍(shao)低，變(bian)形抗力稍(shao)高。鋼(gang)的適宜鍛、軋(ya)溫度(du)為(wei)950~1300℃，熱(re)加工加熱(re)溫度(du)以1150~1200℃ 為(wei)宜，熱(re)穿孔的適宜加熱(re)溫度(du)為(wei)1100~1150℃。

  b. 冷加工

  （尿(niao)素(su)級00Cr17Ni14Mo2）316LUG不(bu)銹鋼的冷加工特性同于316L不(bu)銹鋼。

 c. 熱處理

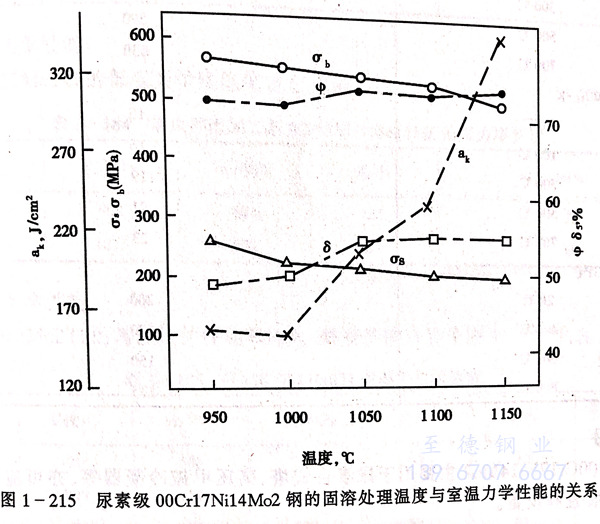

  （尿(niao)素級00Cr17Ni14Mo2）316LUG不銹鋼的(de)固(gu)溶處理溫(wen)(wen)度為1050~1100℃，固(gu)溶溫(wen)(wen)度對室溫(wen)(wen)力(li)學(xue)性能的(de)影響見圖1-215。

  d. 焊接(jie)

  （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼具(ju)有良好(hao)的焊(han)接(jie)性能(neng)，可采用各種焊(han)接(jie)方法(fa)進行焊(han)接(jie)，焊(han)接(jie)材(cai)料為00Cr25Ni22Mn4Mo2N，焊(han)后(hou)(hou)不(bu)需(xu)熱處(chu)理，其焊(han)后(hou)(hou)的耐蝕性和力學性能(neng)近(jin)于母(mu)材(cai)，可滿(man)足(zu)尿素生產設備的技術要求。

六、物(wu)理性能

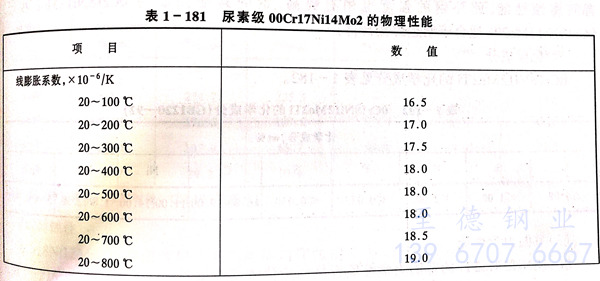

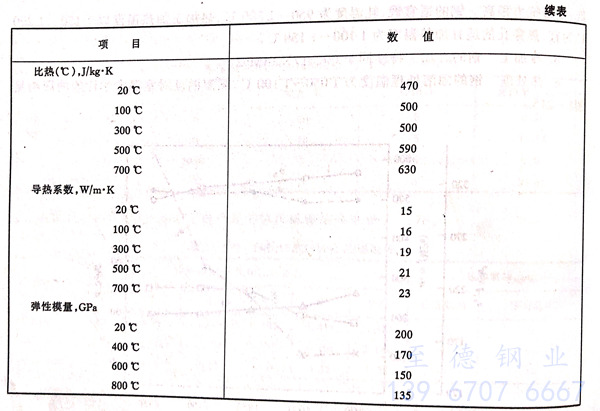

 （尿素級00Cr17Ni14Mo2）316LUG不銹鋼的物理(li)性(xing)能見表(biao)1-181。

七、應用

 （尿素級00Cr17Ni14Mo2）316LUG不(bu)銹鋼主要(yao)用于(yu)尿素合成塔，高壓甲胺冷凝器等，亦可應用其他(ta)化學加工工業的裝(zhuang)置和設備(bei)。
