超級(ji)不(bu)銹(xiu)鋼主要是(shi)指超級(ji)鐵(tie)素體不(bu)銹(xiu)鋼（高鉻量(liang)(liang)(liang)(liang)、高鉬量(liang)(liang)(liang)(liang)，且(qie)耐點(dian)蝕(shi)(shi)(shi)當量(liang)(liang)(liang)(liang)值≥35），超級(ji)奧(ao)氏(shi)體不(bu)銹(xiu)鋼（高鉻量(liang)(liang)(liang)(liang)、高鉬量(liang)(liang)(liang)(liang)、高氮量(liang)(liang)(liang)(liang)，且(qie)耐點(dian)蝕(shi)(shi)(shi)當量(liang)(liang)(liang)(liang)值≥40）及超級(ji)雙相(xiang)不(bu)銹(xiu)鋼（耐點(dian)蝕(shi)(shi)(shi)當量(liang)(liang)(liang)(liang)值≥40）。它(ta)們的耐腐蝕(shi)(shi)(shi)性能，特別是(shi)耐點(dian)蝕(shi)(shi)(shi)、耐縫(feng)隙腐蝕(shi)(shi)(shi)等(deng)局部腐蝕(shi)(shi)(shi)性能遠優于原有不(bu)銹(xiu)鋼，并(bing)填補了長期以來(lai)不(bu)銹(xiu)鋼（鐵(tie)基(ji)耐蝕(shi)(shi)(shi)合金）與高鎳（鐵(tie)鎳基(ji)和(he)鎳基(ji)）耐蝕(shi)(shi)(shi)合金之間沒有高耐蝕(shi)(shi)(shi)性不(bu)銹(xiu)鋼的空白。主要應用于石油、化(hua)(hua)工(gong)、石化(hua)(hua)、機械、能源（燃煤、燃油電廠(chang)和(he)核電以及陸地、海(hai)洋(yang)深井(jing)和(he)超深井(jing)油氣(qi)田開發(fa)等(deng)）、工(gong)業以及環保（如煙氣(qi)脫(tuo)硫(liu)）、海(hai)洋(yang)開發(fa)（海(hai)水淡(dan)化(hua)(hua)、海(hai)洋(yang)工(gong)程）等(deng)領域中(zhong)，大型裝置和(he)關鍵裝備、構(gou)建、件等(deng)。

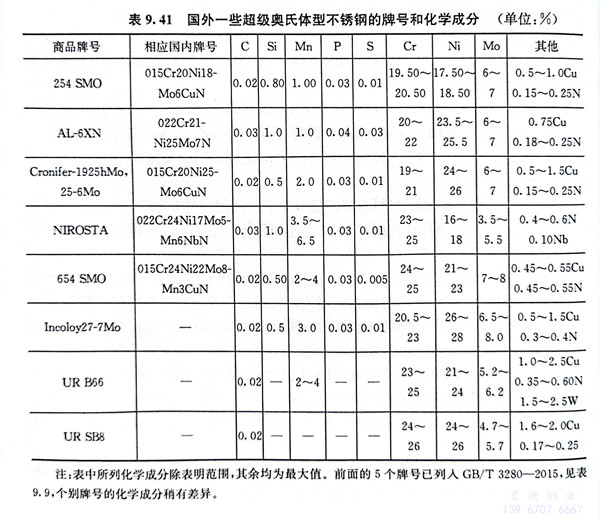

022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN和（00Cr21Ni25Mo6CuN）AL-6XN plus這兩個牌號均系美國 Allegheny Ludlum Co.開發的超級奧氏體不銹鋼。00Cr21Ni25Mo6CuN(AL-6XN plus)系在00Cr20N24M6N(AL-6XN)基礎上控制鋼中的鉻、鎳、鉬、氮量處于6X-6XN的上限,使此合金的PRE值高達約50，且組織的熱穩定性并不降低。 實際生產中若將AL-6XN中的鉻、鎳、鉬、氮控制在上限就是AL-6XN plus 的化學成分,因此,人們并不認為 AL-6XN plus是一種新牌號。1979年起,AL-6XN鋼開始用于電廠管式海水冷凝器至今已長達30多年,管材用量已在1000萬米以上。
這兩(liang)種成分的超(chao)級奧氏體不銹鋼固溶(rong)態均具有(you)單一的奧氏體,沒有(you)金(jin)屬間相(xiang)存(cun)在,但若大于等于540℃，則會有(you)碳(tan)、氮化物和o相(xiang)等金(jin)屬間相(xiang)析出(chu),對此,鉻(ge)、鉬量(liang)處于化學成分上限者會更為敏感。
舊國標：00Cr20Ni24Mo6N 、新國標：022Cr21Ni25Mo7N、美國UNS標準：N08637 、 美(mei)國ASTM標(biao)準： AL-6XN 、歐盟EN標準： 1.4529
一、化學(xue)成分(fen)
| （00Cr20Ni24Mo6N）AL-6XN不銹鋼的化學成分(fen) % | ||||||||||
| 牌號 | 碳 | 硅 | 錳 | 鉻 | 鎳 | 鉬 | 銅 | 氮 | 硫 | 磷 |
| 00Cr20Ni24Mo6N AL-6XN (UNS N08367) | ≤0.03 | ≤0.10 | ≤2.0 | 20.0～22.0 | 23.5～25.5 | 6.0～7.0 | ≤0.75 | 0.18～0.25 | ≤0.03 | ≤0.04 |
二(er)、力學(xue)性能
| （00Cr20Ni24Mo6N）AL-6XN不銹鋼的(de)室溫力學性能 | |||
| σb/MPa | σ0.2/MPa | δ/% | 硬度（HRB） |
| ≥690 | ≥310 | ≥30 | ＜240 |
| （00Cr20Ni24Mo6N）AL-6XN不銹鋼薄(bo)帶（厚度(du)=1.2mm）的室溫力學性(xing)能 | |||
| 冷軋變形 % | σb/MPa | σ0.2/MPa | δ/% |
| 固溶態 | 772 | 379 | 45 |
| 5 | 876 | 634 | 30 |
| 10 | 910 | 710 | 24 |
| 15 | 965 | 786 | 19 |
| 20 | 1020 | 910 | 15 |
| 40 | 1220 | 1117 | 5 |
| 75 | 1365 | 1255 | 2 |
三、耐腐蝕性能(neng)
1. 全(quan)面(mian)腐蝕
下表列入了在一些酸介質022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN不銹鋼的耐蝕性316L不銹鋼、317L不銹鋼、904L不銹鋼和著名的鎳基耐蝕合金 Hastelloy C-276 的對比結果。顯然（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐蝕性不僅優于這幾種不銹鋼，而且優于或與C-276 哈氏合金相當。
| （00Cr20Ni24Mo6N）AL-6XN不(bu)銹鋼的耐全(quan)面腐蝕性能 | |||||
| 試驗溶液（沸騰） | 腐蝕速率 / mm·a-1 | ||||
| 316L | 317L | 904L | AL-6XN | C-276 | |
| 20%醋酸 | 0.03 | 0.01 | 0.02 | 0.063 | 0.01 |
| 45%甲酸 | 0.06 | 0.47 | 0.2 | 0.06 | 0.07 |
| 10%草酸 | 1.23 | 1.14 | 0.69 | 0.19 | 0.28 |
| 20%磷酸 | 0.02 | 0.02 | 0.01 | 0.006 | 0.009 |
| 10%亞硫酸鈉 | 1.82 | 1.42 | 0.23 | 0.19 | 0.45 |
| 5%氫氧化鈉 | 1.92 | 0.83 | 0.24 | 0.19 | 0.45 |
| 10%硫酸 | 16.15 | 7.58 | 2.53 | 1.83 | 0.35 |
在硫酸和氯化氫中022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼雖然優于所試驗的904L不銹鋼、654SMO不銹鋼，但在含氯離子濃度高的硫酸中，特別是在鹽酸中使用范圍依然很窄，僅優于904L不銹鋼，但低于另一種7%Mo型超級奧氏體不銹鋼 654SMO。在氯化氫中，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐蝕性仍低于 654SMO不銹鋼，但優于所試驗的2507超級雙相不銹(xiu)鋼在內的其他不銹鋼牌號。
2. 點蝕
022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼的耐點蝕性（按點蝕電位和臨界點蝕溫度來評價）并與其他不銹鋼和625合金（ Inconel 625 ）及 G3合金 （ Hastelloy G3 ）進行對比試驗后，發現在所試驗條件下，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的耐點蝕性優于316L不銹鋼、317L不銹鋼、904L不銹鋼，但與G3合金相近，而低于625合金。在6%FeCl3溶液中，焊前和焊后（TIG 焊未填絲）（00Cr20Ni24Mo6N）AL-6XN不銹鋼和其他不銹鋼的耐點蝕性（臨界點蝕溫度）優于焊接的影響，AL 6XN不銹鋼的焊后耐點蝕性下降，但與鉬量較低的牌號（316L不銹鋼、317L不銹鋼和904L不銹鋼）相比較，高鉬量并含氮的 AL 6XN不銹鋼 還是最好的。
3. 縫隙腐蝕
通過對（00Cr20Ni24Mo6N）AL-6XN不(bu)銹(xiu)鋼(gang)(gang)的韌性(xing)(xing)曲線相(xiang)對比，可(ke)以看(kan)出：AL-6XN 不(bu)銹(xiu)鋼(gang)(gang)耐(nai)蝕性(xing)(xing)（耐(nai)點蝕、耐(nai)縫隙(xi)腐蝕）的降低系(xi)在(zai)此鋼(gang)(gang)的韌性(xing)(xing)下(xia)降之前(qian)出現，特別是在(zai)較低溫度(du)下(xia)更為(wei)明顯；AL 6XN不(bu)銹(xiu)鋼(gang)(gang)在(zai)約700℃耐(nai)蝕性(xing)(xing)顯著下(xia)降，當溫度(du)≥ 927℃后，此種趨勢則受到了抑(yi)制。
| （00Cr20Ni24Mo6N）AL-6XN 在 6%三(san)氯(lv)化鐵溶液中的臨界縫隙腐蝕溫度 單位(wei)：℃ | |||||||||
| （00Cr20Ni24Mo6N）AL-6XN | 試驗用材料牌號 | ||||||||
| 316L 不銹鋼 | 825 合金 | 317L 不銹鋼 | 904L 不銹鋼 | 2205 雙相鋼 | E-B 26-1 | G 合金 | 625 合金 | C-276 合金 | |
| 43 | -3 | -3 | 2 | 15 | 20 | 21 | 30 | 38 | 55 |
在6% FeCl3 溶液中，（00Cr20Ni24Mo6N）AL-6XN不銹鋼的臨界縫隙腐蝕溫度并與其他不銹鋼和耐蝕合金對比的結果后，發現 AL-6XN不銹鋼的臨界縫隙溫度高達43℃，僅低于鎳基耐蝕合金 C-276（00Cr16Ni60Mo16W4）。此結果說明，在試驗條件下 AL-6XN不銹鋼具有良好的耐縫隙腐蝕性能。
| 在臨界縫隙腐蝕溶液中（00Cr20Ni24Mo6N）AL-6XN等(deng)產生縫隙腐蝕的起始條件 | |||||
| 材料牌號 | UNS 編號 | pH值 | 氯化物濃度 | ||
| 濃度/mol·L-1 | ppm | 與海水相比 | |||
| 430 | S43000 | 2.9 | 1.0 | 35000 | 1.84 |
| 304 | S30400 | 2.1 | 2.5 | 88750 | 4.68 |
| 316 | S31600 | 1.7 | 4.0 | 142000 | 7.48 |
| 904L | N08904 | 1.3 | 4.0 | 142000 | 7.48 |
| AL 6XN | N08867 | ＜1.0 | 6.0 | 213000 | 11.22 |
| 625合金 | N06625 | 0.0 | 6.0 | 213000 | 11.22 |
在(zai)臨界縫隙腐(fu)蝕溶液中(zhong)進(jin)行了（00Cr20Ni24Mo6N）AL-6XN不銹鋼(gang)和 625合(he)(he)金(jin)產生(sheng)縫隙腐(fu)蝕的條(tiao)件，試(shi)驗結果表明 AL-6XN不銹鋼(gang)與(yu)鎳(nie)基耐蝕合(he)(he)金(jin)產生(sheng)縫隙腐(fu)蝕的條(tiao)件相當，即具有相近耐縫隙腐(fu)蝕性能。
4. 晶間腐蝕
由于(yu)（00Cr20Ni24Mo6N）AL-6XN不銹鋼中一般僅含(han)約0.02%碳(tan)，因此，很(hen)少有鉻碳(tan)化(hua)物析(xi)出(chu)，但是，當(dang)熱加工(gong)、熱處理和焊接工(gong)藝不當(dang)，仍會有因金屬相和Cr2N等沿晶界沉淀而產生晶間腐蝕的危險。
下表系采用(yong)不(bu)(bu)不(bu)(bu)同的晶間腐蝕試驗方法所得出的鋼(gang)的晶間腐蝕數據，可以看(kan)出，超(chao)低碳奧氏(shi)(shi)體不(bu)(bu)銹鋼(gang)和超(chao)級奧氏(shi)(shi)體不(bu)(bu)銹鋼(gang)之間除(chu) ASTM A262 F 法外，腐蝕速率相差并不(bu)(bu)顯著(zhu)，但(dan)鎳(nie)基耐(nai)蝕合金 C-276（00Cr16Ni60Mo16W4）的腐蝕速率卻很高(gao)。
四(si)、加工性能(neng)
022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼冷、熱加工性良好，能采用常用的冷、熱加工和成型工藝，但由于此鋼強度較普通奧氏體不銹鋼要高，因而變形，特別是冷變形需要更大的外力。AL-6XN不銹鋼管的彎曲半徑可稍微低于1.5×鋼管直徑，AL-6XN不銹鋼冷彎后最后進行1120℃～1180℃固溶并結合快冷的處理。AL-6XN不銹鋼與管板連接可采用滾脹工藝。
五、焊(han)接性能(neng)
022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼焊接性能良好，可采用奧氏體不銹鋼通用的工藝方法進行焊接。優于AL-6XN不銹鋼多作熱交換器用管，對于管與管板的焊接建議采用自動焊或手工焊。當管板材料選用316L不銹鋼或高合金不銹鋼時，一般不需要填絲。由于管板散熱快，AL-6XN不銹鋼的焊縫及熱影響區不會由于有害金屬間相等的析出而產生力學性能和耐蝕性的明顯下降。
六、熱處理工(gong)藝
根據對022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN 不銹鋼成分上限、下限試驗，在1065℃短時加熱，便可使焊22%鉻、7%鉬的L-6XN不銹鋼中的σ相溶于基體中。AL-6XN不銹鋼的固溶處理溫度以1065℃～1105℃為宜。
七、材料應用
由于022Cr21Ni25Mo7N、00Cr20Ni24Mo6N、AL-6XN超級奧氏體不銹鋼在氯化物（列入含氯離子水和海水）溶液中具有良好的耐點蝕、縫隙腐蝕和應力腐蝕性能，因自20世紀70年代就大量用于海水冷凝器中的薄壁管，且使用情況良好，同時也可用于造紙和熱電廠FGD以及海上采油平臺耐氯化物局部腐蝕的重要設備、管線。
AL-6XN 不(bu)銹(xiu)鋼(gang)(gang)在(zai)化工(gong)、石油工(gong)業中可用于耐(nai)腐蝕的(de)工(gong)作溫度≤425℃的(de)壓力(li)容器設備(bei)。AL-6XN 不(bu)銹(xiu)鋼(gang)(gang)已經(jing)在(zai)國內開始獲得應用。
地點(dian)：浙(zhe)江(jiang)省麗水市松陽(yang)縣工業園區三期永寧路(lu)
郵編(bian)：323400
電(dian)話(hua)：0577-28850550
手機(ji)：139 6707 6667
傳真(zhen)：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙(zhe)江至德鋼業有限公司 版權所有
