對55mm厚304不銹(xiu)鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹鋼厚板焊接產品提供可靠的依據。


1. 材料的選用(yong)

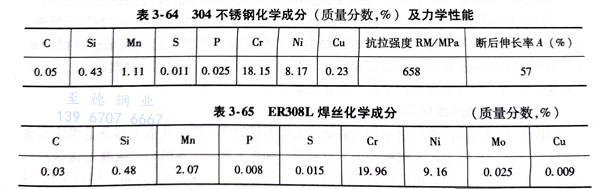

  選(xuan)用(yong)(yong)母材(cai)為常用(yong)(yong)的304不(bu)銹鋼板進行埋弧焊(han)(han)(han)(han)接(jie)，板材(cai)尺寸為350mmx200mmx55mm。其化(hua)學成分(fen)和力學性能見表(biao)3-64。焊(han)(han)(han)(han)接(jie)材(cai)料選(xuan)用(yong)(yong)ER308L（相當于我國牌號(hao)H03Cr21Ni10Si）焊(han)(han)(han)(han)絲，直徑為4mm，其成分(fen)見表(biao)3-65，焊(han)(han)(han)(han)劑(ji)選(xuan)用(yong)(yong)燒結焊(han)(han)(han)(han)劑(ji)SJ601。與ER308L焊(han)(han)(han)(han)絲配合使用(yong)(yong)，可使焊(han)(han)(han)(han)接(jie)工藝性良好、焊(han)(han)(han)(han)縫成形(xing)美(mei)觀、脫渣容易(yi)。


表 64.jpg



2. 焊接工藝的選用


  選用ZX7-1000M埋弧焊(han)機焊(han)接(jie)(jie)304不銹鋼板(ban)，采用對接(jie)(jie)接(jie)(jie)頭，開30°坡口，留2mm鈍邊，焊(han)前將坡口兩(liang)側20～30mm范(fan)圍內的水分油污等有(you)害雜質應清理(li)干(gan)凈，并(bing)通過打磨呈現(xian)出金屬光(guang)澤；焊(han)絲表面也應清除(chu)油污、有(you)害雜質，保持光(guang)亮。

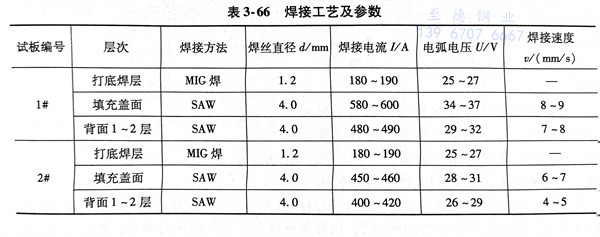

  焊(han)(han)(han)(han)接(jie)時焊(han)(han)(han)(han)縫(feng)兩頭(tou)加引(yin)弧板(ban)，并預(yu)留(liu)24°～25°左右(you)的反(fan)變形量。首先用(yong)MIG焊(han)(han)(han)(han)進行打底焊(han)(han)(han)(han)接(jie)；然后采用(yong)埋弧焊(han)(han)(han)(han)，按(an)焊(han)(han)(han)(han)接(jie)工(gong)藝評定后的焊(han)(han)(han)(han)接(jie)參數，見表(biao)3-66，進行多層(ceng)(ceng)多道焊(han)(han)(han)(han)接(jie)直到(dao)坡(po)口(kou)(kou)填(tian)滿；其(qi)后對(dui)焊(han)(han)(han)(han)縫(feng)坡(po)口(kou)(kou)反(fan)面刨槽(cao)清根處理，再(zai)用(yong)埋弧焊(han)(han)(han)(han)焊(han)(han)(han)(han)1～2層(ceng)(ceng)填(tian)滿即可。1＃試(shi)板(ban)焊(han)(han)(han)(han)接(jie)32道，2＃試(shi)板(ban)焊(han)(han)(han)(han)接(jie)39道。


表 66.jpg


3. 試驗結果(guo)分析


  a. 焊(han)接(jie)接(jie)頭力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及(ji) GB/T2650-2008標準進(jin)行拉伸、彎曲和沖擊試驗，全部合格。


  b. 顯微(wei)硬(ying)(ying)度的(de)測定(ding) 焊(han)縫區與母(mu)材硬(ying)(ying)度值(zhi)(zhi)接(jie)近或低于(yu)兩側(ce)焊(han)接(jie)熱(re)影(ying)響區的(de)硬(ying)(ying)度值(zhi)(zhi)，但總體上硬(ying)(ying)度值(zhi)(zhi)相差不大，未發(fa)生明(ming)顯組織脆化現(xian)象。


  c. 焊接接頭的微觀組(zu)(zu)織(zhi)分析 顯(xian)(xian)微組(zu)(zu)織(zhi)均為奧(ao)氏體＋粒狀(zhuang)碳化(hua)物＋少量(liang)鐵素體，在熔合(he)線附近組(zu)(zu)織(zhi)有(you)所粗(cu)化(hua)，但未出(chu)現明(ming)顯(xian)(xian)的粗(cu)大（貫通）柱晶。此(ci)外，熱(re)影(ying)響區(qu)較(jiao)窄，母(mu)材顯(xian)(xian)微組(zu)(zu)織(zhi)比較(jiao)均勻(yun)。這說明(ming)所選擇的焊接工藝參數相對較(jiao)合(he)理，避(bi)免(mian)了熱(re)輸(shu)入過(guo)大帶(dai)來的不利影(ying)響。


對于厚(hou)55mm的304不(bu)銹鋼（我國標準牌(pai)號為06Cr19Ni10鋼板(ban)），采用埋弧焊(han)的方法，用ER308L焊(han)絲和SJ601 焊(han)劑(ji)作為焊(han)接(jie)材料，選(xuan)用上(shang)述的焊(han)接(jie)工藝和參數進(jin)行焊(han)接(jie)，其焊(han)接(jie)接(jie)頭抗拉強度、彎曲(qu)性能及沖擊吸(xi)收功均獲得良好效果，完全滿足(zu)圖樣設計要求。顯微(wei)硬度測量及顯微(wei)組(zu)織觀察(cha)表明：焊(han)縫與母材結合良好，未出現裂紋等缺陷、無晶間腐(fu)蝕傾向、焊(han)后(hou)未出現嚴重(zhong)晶粒粗化現象(xiang)。
