馬氏體不銹鋼是基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬氏體(ti)不(bu)銹鋼(gang)主要有Cr13、Cr17兩種，常用的馬氏體不銹鋼有12Cr13、20Cr13、30Cr13、40Cr13、14Cr17Ni2、95Cr18、90Cr18MoV及32Cr13Mo等。馬氏體不銹鋼的耐蝕性稍差，但它的力學性能卻可以通過熱處理進行強化。隨著碳含量的增加，其強度、硬度和耐磨性顯著提高，因此在腐蝕性較弱的介質中（如水蒸氣），而且力學性能又要求高的條件下得到了廣泛的應用。

  但是傳統的(de)馬(ma)氏(shi)(shi)體(ti)不銹(xiu)鋼(gang)存在延展(zhan)性差、冷(leng)加工成形困難以及焊接性差的(de)缺(que)點，影響了(le)馬(ma)氏(shi)(shi)體(ti)不銹(xiu)鋼(gang)的(de)應用(yong)范圍(wei)，因此國內外又開始研究一種抗拉強度高、延展(zhan)性好、焊接性能優(you)良(liang)的(de)馬(ma)氏(shi)(shi)體(ti)不銹(xiu)鋼(gang)，也就(jiu)是人們說的(de)超級馬(ma)氏(shi)(shi)體(ti)不銹(xiu)鋼(gang)。

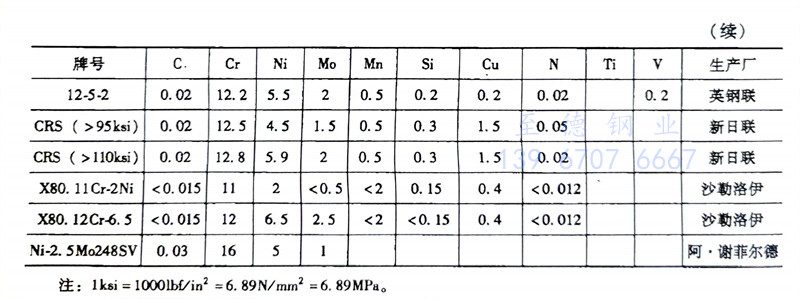

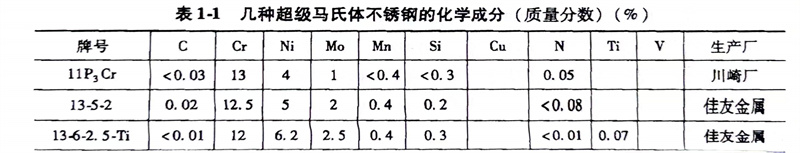

  該類馬氏(shi)體(ti)不(bu)銹鋼是在(zai)Cr13和(he)(he)Cr17鋼的(de)基礎上(shang)適當降(jiang)低碳含量(liang)(liang)（w（C）＜0.03％）和(he)(he)硫含量(liang)(liang)（＜0.01％），增加鎳含量(liang)(liang)．5％）和(he)(he)(w(Ni)=4.0%~6.5%)鉬含量(liang)(liang)(w(Mo)≤2.5%)，從(cong)而改(gai)善鋼的(de)韌性、耐蝕性和(he)(he)焊(han)接(jie)性能(neng)，特別(bie)是在(zai)含H2S和(he)(he)CO2氣氛中(zhong)的(de)性能(neng)，可用于石油化工(gong)、天(tian)然氣的(de)儲(chu)運(yun)裝置。同時(shi)，超(chao)級馬氏(shi)體(ti)不(bu)銹鋼可以(yi)代替(ti)奧氏(shi)體(ti)-鐵素體(ti)雙相(xiang)不(bu)銹鋼制(zhi)作結構件，因為強度高，可以(yi)減少零(ling)件的(de)壁厚(hou)，減輕零(ling)件的(de)重量(liang)(liang)，節約成本(ben)。國外研發的(de)幾種(zhong)超(chao)級馬氏(shi)體(ti)不(bu)銹鋼的(de)化學(xue)成分見表(biao)1-1。
