馬(ma)(ma)氏(shi)體不(bu)銹鋼(gang)(gang)(gang)是一(yi)類(lei)可通過熱處(chu)理（淬火回火）對其(qi)性(xing)能進行調整的(de)不(bu)銹鋼(gang)(gang)(gang)，通俗地(di)講(jiang)是一(yi)類(lei)可硬化(hua)的(de)不(bu)銹鋼(gang)(gang)(gang)，此類(lei)鋼(gang)(gang)(gang)具(ju)(ju)(ju)有高(gao)的(de)硬度(du)、良好(hao)的(de)力學性(xing)能和不(bu)銹性(xing)，這(zhe)些特性(xing)決定了(le)此類(lei)鋼(gang)(gang)(gang)必(bi)須具(ju)(ju)(ju)備兩個基本條件：其(qi)一(yi)，在(zai)平衡(heng)相(xiang)(xiang)圖中(zhong)必(bi)須有奧氏(shi)體相(xiang)(xiang)區存在(zai)；其(qi)二(er)，為(wei)使(shi)鋼(gang)(gang)(gang)形(xing)成耐腐(fu)蝕(shi)的(de)鈍化(hua)膜，鉻(ge)含量必(bi)須在(zai)10.5％以(yi)上。馬(ma)(ma)氏(shi)體不(bu)銹鋼(gang)(gang)(gang)在(zai)淬火狀態下具(ju)(ju)(ju)有體心四方晶體結構（馬(ma)(ma)氏(shi)體），具(ju)(ju)(ju)有鐵磁性(xing)，在(zai)較弱腐(fu)蝕(shi)環境中(zhong)具(ju)(ju)(ju)有耐蝕(shi)性(xing)。鋼(gang)(gang)(gang)中(zhong)的(de)鉻(ge)含量可達(da)18％，碳可以(yi)超(chao)過1.2％。
00Cr13Ni5Mo 不銹鋼是(shi)在CA-6NM鑄鋼基(ji)礎上發展的超低(di)碳91香蕉視頻app:馬氏體不銹鋼。它具(ju)(ju)有(you)良(liang)好的(de)(de)強度、韌(ren)性(xing)、可焊(han)性(xing)及(ji)耐(nai)磨蝕(shi)性(xing)能。此鋼一改高碳馬氏(shi)(shi)體以(yi)形(xing)成碳化(hua)物(wu)的(de)(de)強化(hua)手(shou)(shou)段(duan)，而以(yi)具(ju)(ju)有(you)高韌(ren)性(xing)的(de)(de)低碳馬氏(shi)(shi)體的(de)(de)形(xing)成并以(yi)鎳、鉬等(deng)合金元素補充(chong)強化(hua)為主(zhu)要(yao)強化(hua)手(shou)(shou)段(duan)。通過適當的(de)(de)熱處理使之具(ju)(ju)有(you)低碳板條(tiao)狀馬氏(shi)(shi)體與(yu)逆轉變奧氏(shi)(shi)體的(de)(de)復合組織，從(cong)而既(ji)保留了高的(de)(de)強度水(shui)平又具(ju)(ju)有(you)良(liang)好的(de)(de)韌(ren)性(xing)和可焊(han)性(xing)。本鋼適用于厚截面(mian)尺寸且要(yao)求(qiu)具(ju)(ju)有(you)良(liang)好可焊(han)性(xing)的(de)(de)使用條(tiao)件，如大型水(shui)電站(zhan)轉輪(lun)、轉輪(lun)下(xia)環以(yi)及(ji)石(shi)油工業(ye)耐(nai)蝕(shi)管線等(deng)。對于一些小截面(mian)尺寸的(de)(de)應用，鋼的(de)(de)含碳量可適當提高。
一、化學成分(fen)

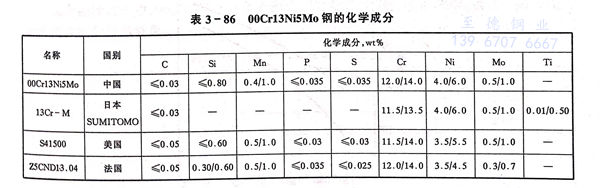

00Cr13Ni5Mo 不銹鋼的(de)化學成分列于表3-86中(zhong)，為(wei)便于比較(jiao)，某些高碳(tan)型(xing)Cr13Ni4Mo也(ye)一并列入。
二、室溫力學性能

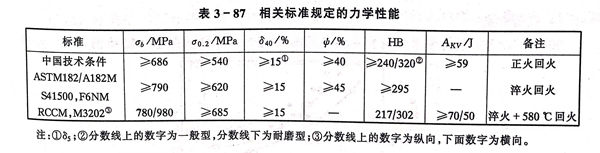

相關標準規定(ding)的(de)室溫(wen)力(li)學性能指標見表(biao)3-87。

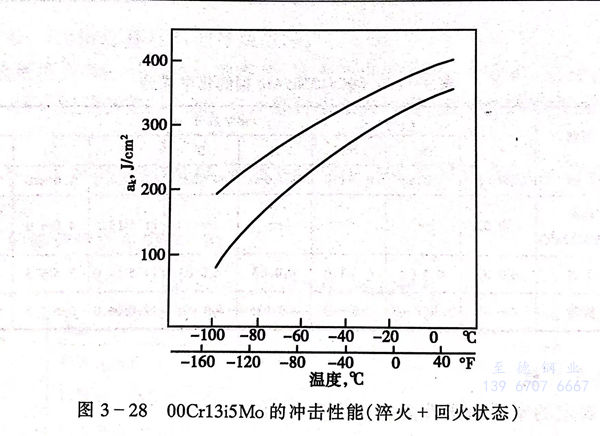

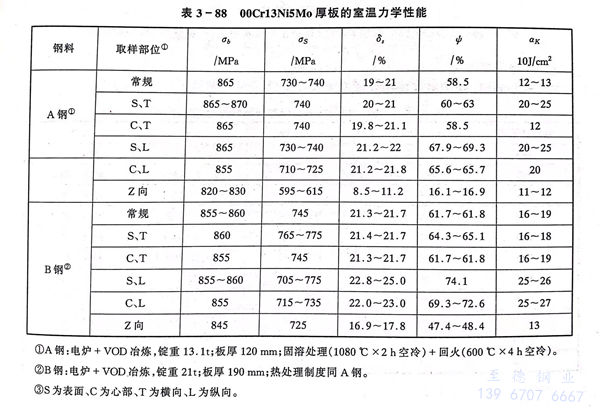

實測室溫(wen)力學性能見表(biao) 3-88。沖擊試(shi)驗性能與試(shi)驗溫(wen)度的(de)關(guan)系見圖 3-28。
三(san)、疲(pi)勞性(xing)能

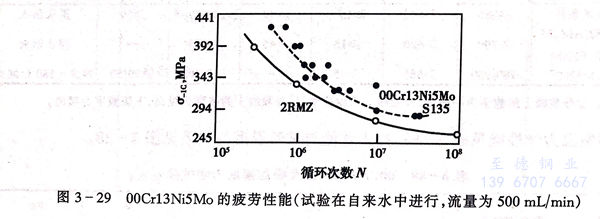

00Cr13Ni5Mo不銹鋼(gang)在自來水中(zhong)的疲勞性能(neng)見圖3-29，優于瑞典的2RM2鑄(zhu)鋼(gang)。
四、高溫力學性(xing)能

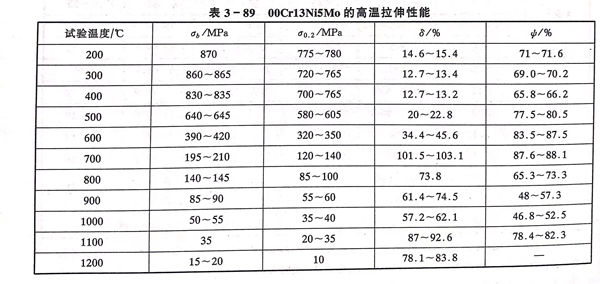

00Cr13Ni5Mo不銹(xiu)鋼的高溫拉伸(shen)性能(neng)見表(biao)3-89。
五(wu)、耐(nai)磨性(xing)和耐(nai)蝕(shi)性(xing)

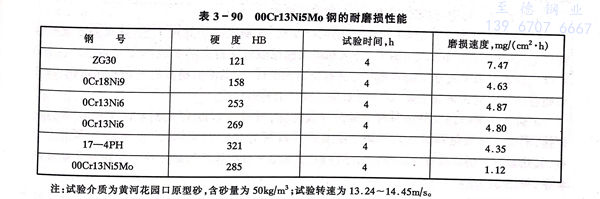

在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧氏體不銹鋼(gang)，表3-90匯總了耐磨損性能的試驗結果。

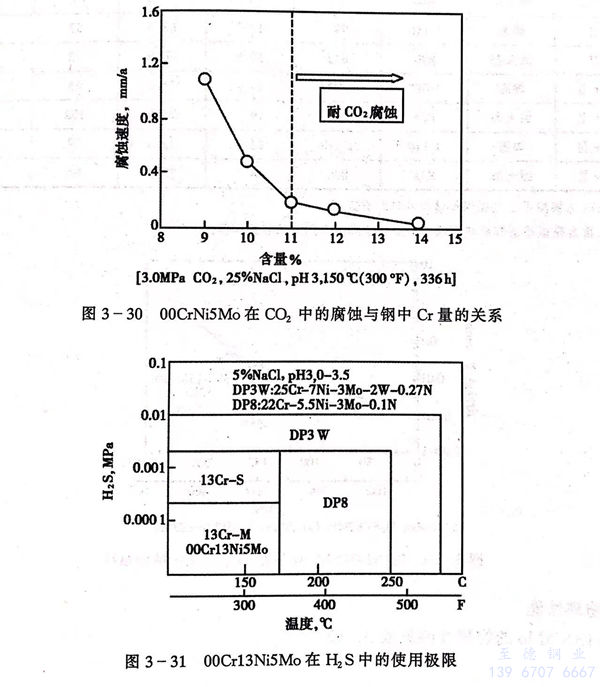

在二氧化碳(tan)環境中(zhong)，00Cr13Ni5Mo不(bu)銹鋼的(de)(de)耐蝕性(xing)受鋼中(zhong)含鉻量所(suo)制約，只要含鉻量大于11％，其腐蝕率就穩定在較低水平，見圖3-30。在H2S環境中(zhong)的(de)(de)使用界限見圖3-31。
六、工藝性能
a. 熱加(jia)工
00Cr13Ni5Mo不銹鋼具有良好的(de)(de)熱加工(gong)性能，熱加工(gong)工(gong)藝參數同一般的(de)(de)18-8型奧氏體不銹鋼，可(ke)順利(li)生產鍛件(jian)、板、管等。厚板的(de)(de)熱成形宜在700～1000℃進行。
b. 冷加工
可進行(xing)冷(leng)軋、冷(leng)拔、冷(leng)彎等成(cheng)形操作。
c．熱處理
00Cr13Ni5Mo不銹鋼(gang)通(tong)常(chang)采用(yong)淬(cui)火(huo)(huo)（正火(huo)(huo)）＋回火(huo)(huo)的熱處理(li)工藝，淬(cui)火(huo)(huo)或正火(huo)(huo)的溫度為(wei)1080℃，回火(huo)(huo)溫度為(wei)600℃，淬(cui)火(huo)(huo)和(he)回火(huo)(huo)的保溫時間視(shi)產品的截面尺寸而定。在(zai)600℃以(yi)上的溫度回火(huo)(huo)在(zai)原奧氏體晶界上將有析出相沉淀，隨(sui)溫度的提高(gao)析出相愈加粗化，而且伴隨(sui)著逆轉變奧氏體量下降，這一結(jie)果(guo)將有損于鋼(gang)的塑(su)韌(ren)性。
d. 焊(han)接

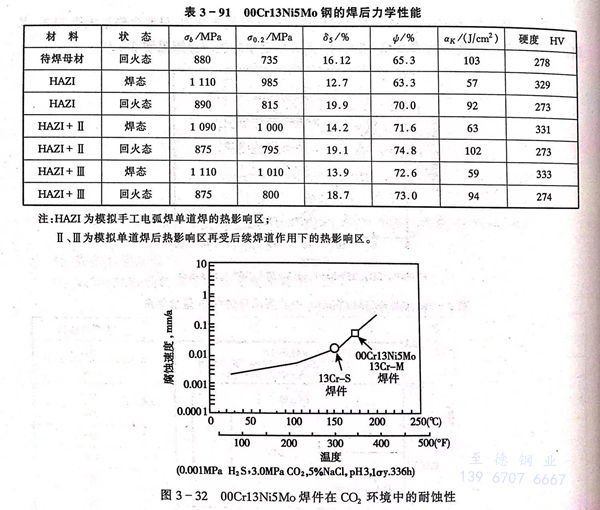

00Cr13Ni5Mo不銹鋼具有(you)良好的(de)焊(han)接性(xing)能(neng)，可采用GTAW、GMAW、SMAW等方法(fa)焊(han)接，不需焊(han)前預熱和焊(han)后熱處理。配套焊(han)接材料為00Cr17Ni6Mo。特(te)厚板經(jing)多道次(ci)焊(han)接，其熱影響區仍具有(you)良好的(de)綜合力學(xue)性(xing)能(neng)，見(jian)表3-91。焊(han)后的(de)耐蝕(shi)性(xing)亦保持(chi)在(zai)足夠高的(de)水平(ping)，見(jian)圖3-32。
七、物理(li)性(xing)能

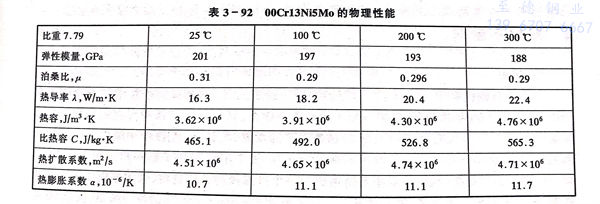

00Cr13Ni5Mo不銹鋼的物理性能見表 3-92 。
八、應用(yong)
00Cr13Ni5Mo不銹(xiu)鋼(gang)主要用(yong)(yong)(yong)于需焊接的高強度(du)承力部件。在大型水(shui)電站中(zhong)，已(yi)成(cheng)功用(yong)(yong)(yong)于耐磨(mo)蝕轉輪和(he)轉輪下環；在石(shi)油(you)工業中(zhong)用(yong)(yong)(yong)于耐二氧(yang)化碳、硫化氫腐蝕并需現(xian)場焊接的管線；在核工業中(zhong)應(ying)用(yong)(yong)(yong)于壓水(shui)堆2、3級(ji)輔助(zhu)泵傳動軸和(he)控制棒驅動機構。
