91香蕉视频app

09Cr17Ni5Mo3N、AM350 、0Cr17Ni5Mo3N

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是一種在馬氏體基(ji)體上析出Cr₂N強化的半奧(ao)氏體91香蕉視頻app:沉淀硬化不銹鋼。它具(ju)有高的(de)強度和良好的(de)韌性，適宜(yi)制作中(zhong)溫高強度部件。

一(yi)、化學成(cheng)分

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的化學(xue)成分(fen)見表5-98。

二、室溫力學性能

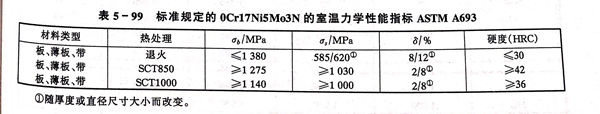

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的室溫(wen)力學(xue)性能指標見表5-99。

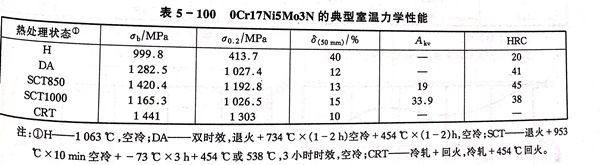

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的典(dian)型室溫力學性能(neng)指(zhi)標(biao)見(jian)表(biao)5-100。

三(san)、疲勞性能

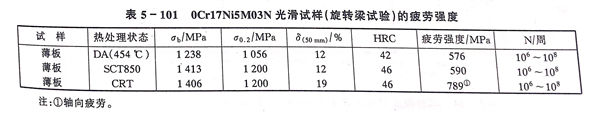

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的(de)疲勞性能見表 5-101 。

四、高溫力學性能(neng)

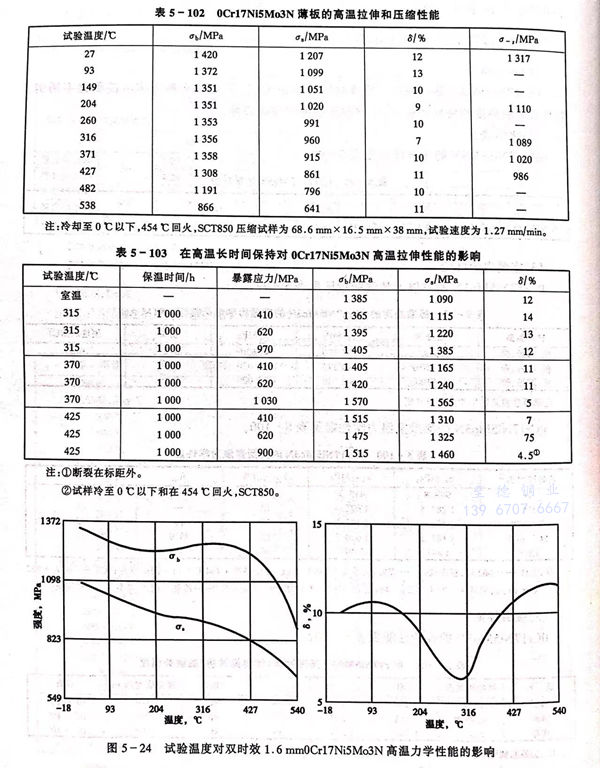

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹(xiu)鋼的拉伸性能與熱處(chu)理條(tiao)件(jian)相關，并取(qu)決于試驗條(tiao)件(jian)，見表5-102、表5-103和(he)圖5-24。

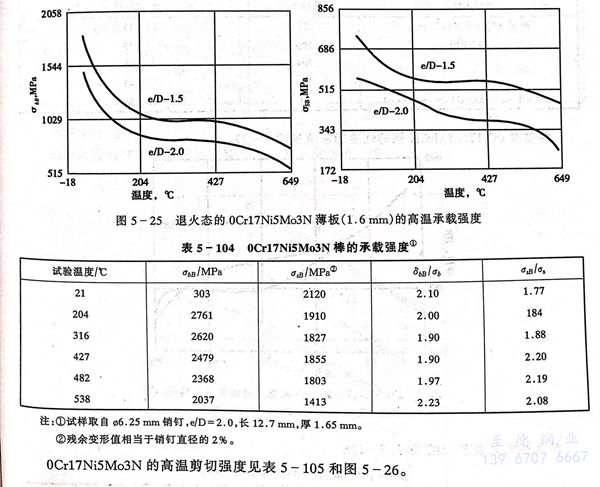

 退火態薄板(ban)的高(gao)溫承載強(qiang)度(du)見圖 5-25 和 表 5-104 。

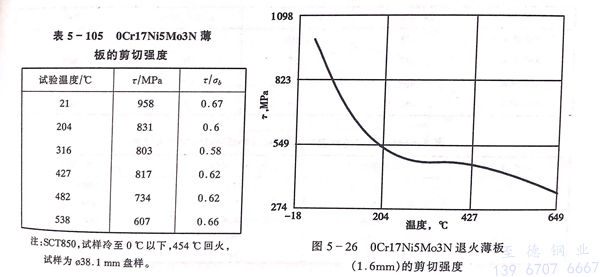

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的高溫剪切(qie)強度見表 5-105 和(he) 圖 5-26 。

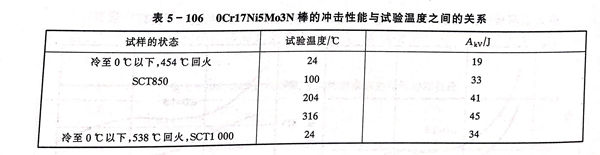

 0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高(gao)溫(wen)沖擊性能見表 5-106。

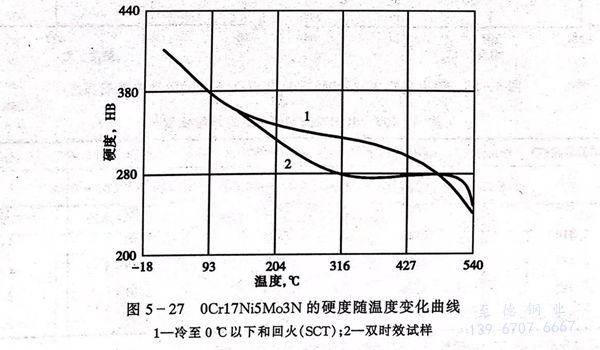

  溫度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的硬度的影響(xiang)見圖 5-27 。

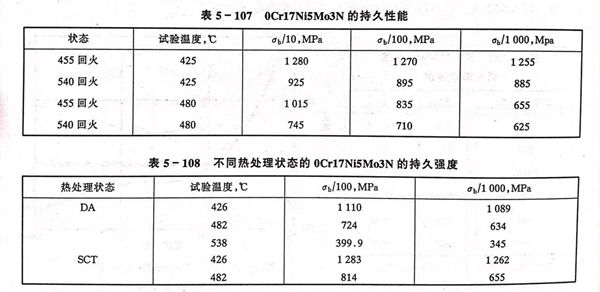

  持久(jiu)性能見表(biao) 5-107 和 5-108 。

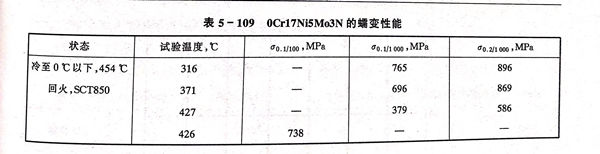

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的蠕變性能見表(biao) 5-109 。

五、低溫(wen)性能

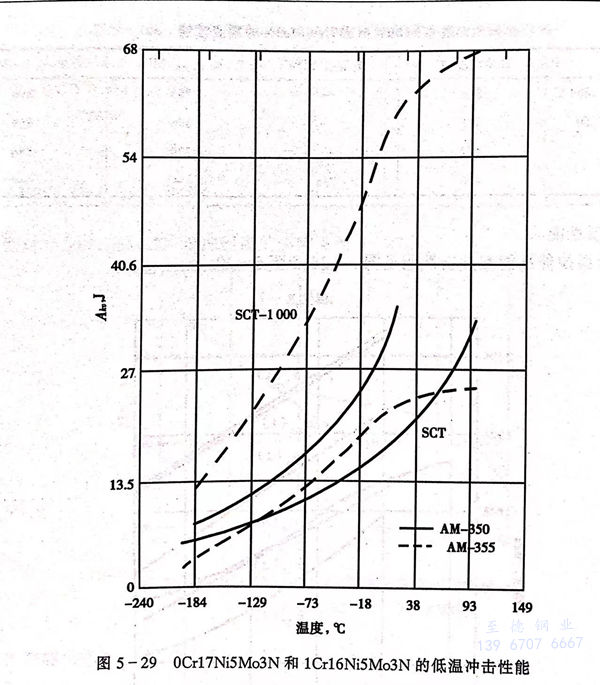

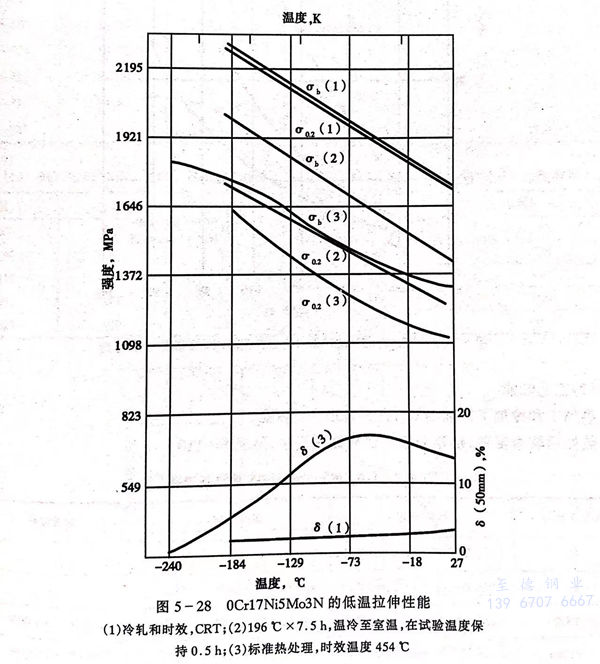

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的低溫拉(la)伸性能和(he)沖擊性能見圖(tu) 5-28 和(he) 圖(tu) 5-29 。

六(liu)、耐(nai)蝕性

  鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。

七、工藝性能

  熱加工和冷加工性能與0Cr15Ni7Mo2Al 不銹鋼相近。

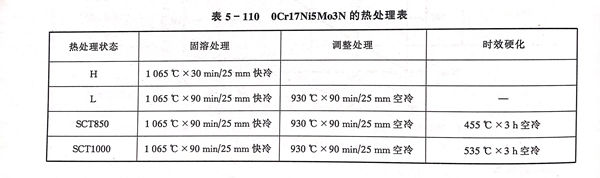

  熱處(chu)理(li)較為復雜(za)，推薦(jian)采用下述熱處(chu)理(li)程(cheng)序，見表5-110。

  可采用焊接奧氏體不(bu)銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。

八、物理性能

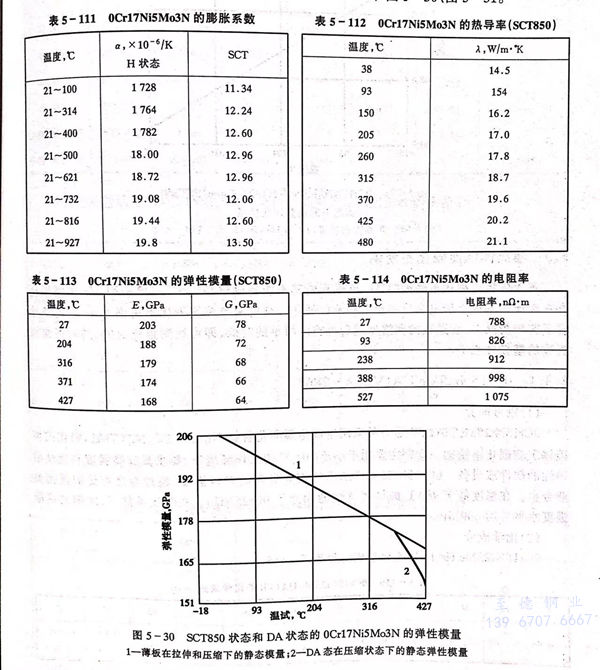

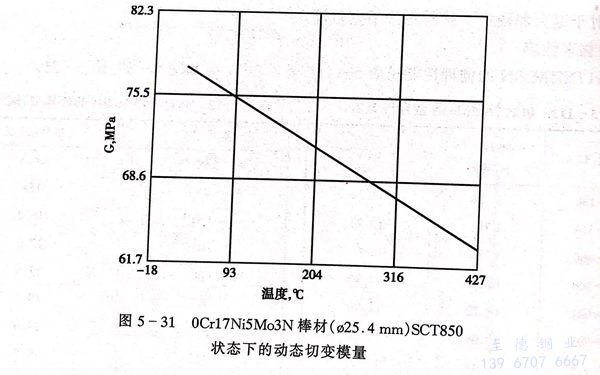

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理性能見表5-111至表5-114和圖5-30、圖5-31。

九、應(ying)用

  0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼主要應用于要求(qiu)高強(qiang)度并且有(you)適度耐蝕性的結(jie)構(gou)部件(jian)和裝備。如壓(ya)力(li)容器、飛機(ji)水(shui)管(guan)；飛行器結(jie)構(gou)骨架(jia)，如艙壁、隔板和加強(qiang)桿肋(lei)板；噴(pen)氣發(fa)動機(ji)壓(ya)縮機(ji)葉(xie)片(pian)和高溫彈簧等。
