91香蕉视频app

07Cr17Ni7Al、17-7PH、0Cr17Ni7Al

  07Cr17Ni7Al、17-7PH 不銹鋼是一種半奧氏(shi)體91香蕉視頻app:沉淀硬化不銹鋼。此鋼(gang)具(ju)有(you)良好冶(ye)金(jin)和制(zhi)造加工工藝性(xing)能。由于鋼(gang)的成分接近(jin)于18-8型91香蕉視頻app:奧氏體不銹鋼，因此在(zai)固溶狀態下仍保留奧氏(shi)體(ti)組織，便(bian)于加工成形(xing)，此時的(de)組織處于亞穩定(ding)狀態，隨后經調整處理(li)和(he)時效可(ke)(ke)獲得所需強(qiang)度(du)和(he)韌性，其(qi)強(qiang)度(du)水平(ping)可(ke)(ke)達1600MPa。鋼(gang)中含(han)有(you)17％Cr并含(han)有(you)大(da)量的(de)Ni，使其(qi)具有(you)足(zu)夠的(de)耐(nai)蝕(shi)性和(he)不(bu)銹性，大(da)體(ti)上相當(dang)和(he)接近于18-8型91香蕉視頻app:不銹鋼的(de)(de)水(shui)平。(0Cr17Ni7Al) 17-7PH 不(bu)銹鋼可用(yong)于(yu)350℃以(yi)下長期工作的(de)(de)不(bu)銹鋼結構件(jian)、容器、管道、彈(dan)簧、膜片等。鑒于(yu)該鋼熱處(chu)理工藝復雜(za)，在全世(shi)界范圍內有(you)被馬(ma)氏體時效不(bu)銹鋼取(qu)代的(de)(de)趨勢(shi)，但目(mu)前仍(reng)具有(you)廣(guang)泛(fan)應(ying)用(yong)的(de)(de)領域。

 舊國標：0Cr17Ni7Al   新國標：07Cr17Ni7Al  美標：S17700、631、17-7PH

一、化學成(cheng)分(fen)

 07Cr17Ni7Al、17-7PH 不(bu)銹鋼(gang)的化學成分見表(biao)5-66。

二、室溫力學性能

  不同(tong)標(biao)準(zhun)所(suo)規(gui)定的(de) 07Cr17Ni7Al、17-7PH 不銹鋼的(de)室溫力學性能標(biao)準(zhun)見表5-67。

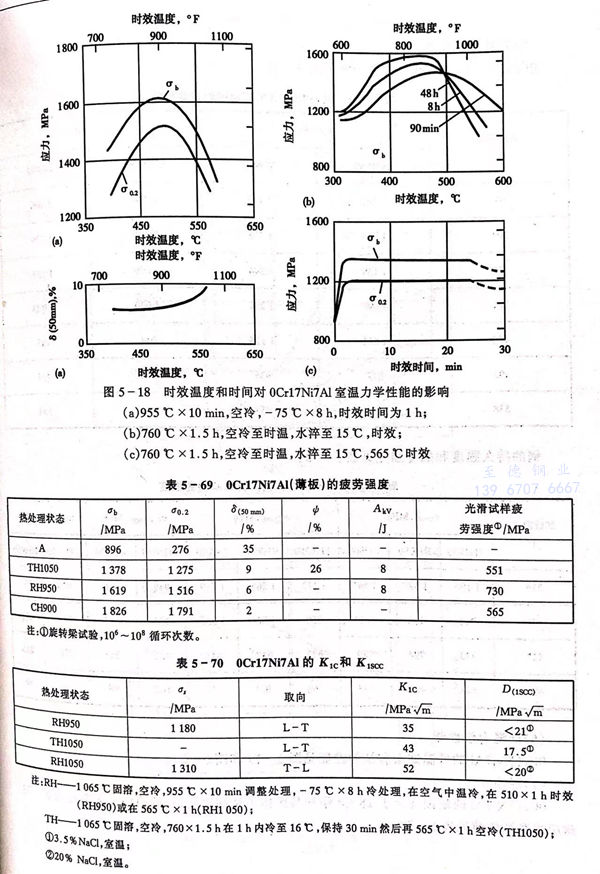

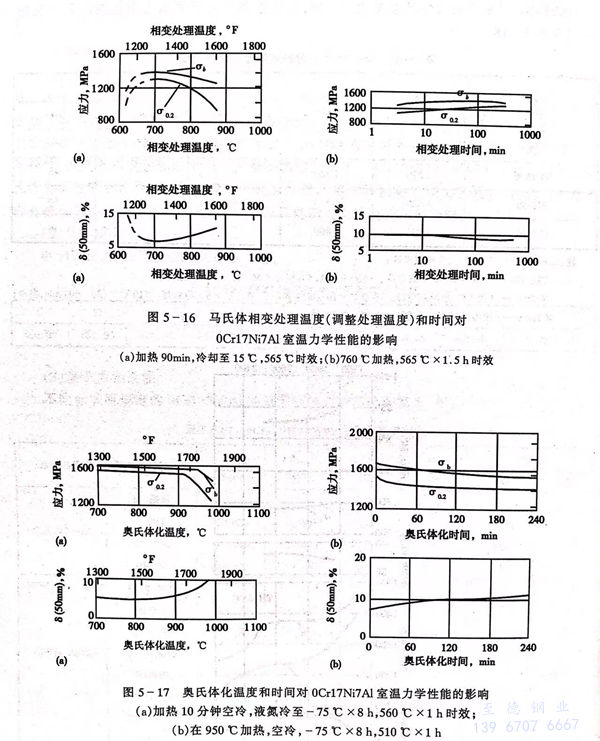

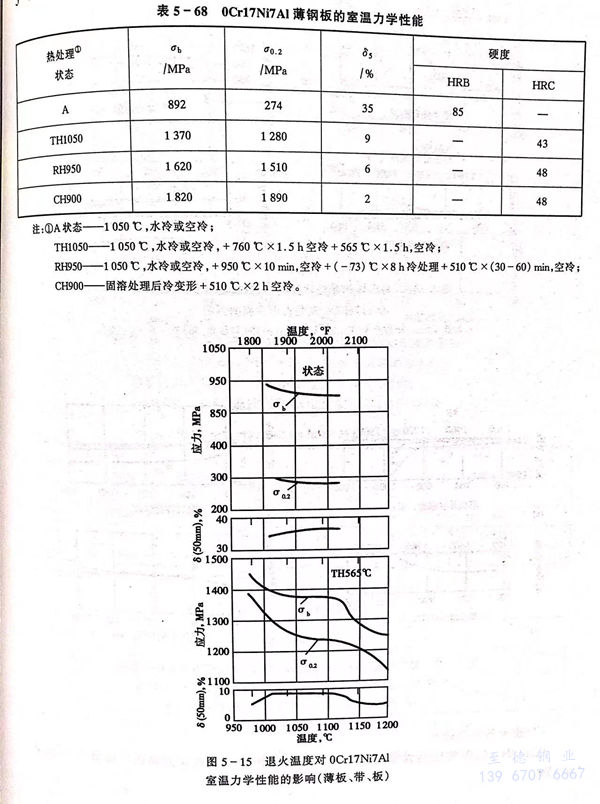

  07Cr17Ni7Al、17-7PH 不(bu)銹鋼的室溫(wen)力學性能見表 5-68，熱處理(li)制度(du)對其室溫(wen)力學性能的影響見圖(tu) 5-15至5-18 。

三、疲勞和斷裂韌性

  07Cr17Ni7Al、17-7PH 不銹鋼的疲勞性(xing)(xing)能見(jian)表5-69。斷裂韌性(xing)(xing)和(he)應力腐蝕門檻值見(jian)表5-70。

四、高(gao)溫力學性能

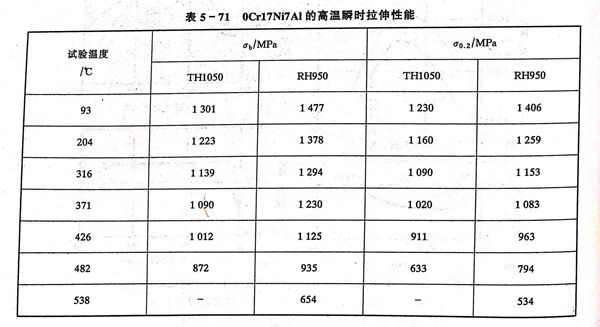

 07Cr17Ni7Al、17-7PH 不銹鋼高溫瞬(shun)時(shi)拉(la)伸性能見表(biao) 5-71 。

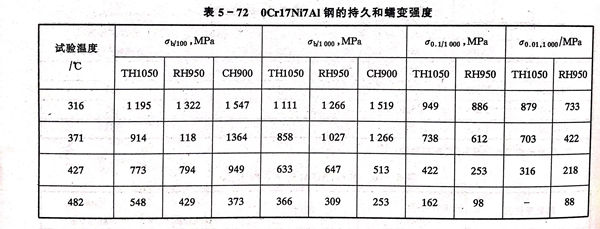

 鋼的(de)持久強(qiang)度和蠕變強(qiang)度見(jian)表 5-72 。

五、低溫力學(xue)性能

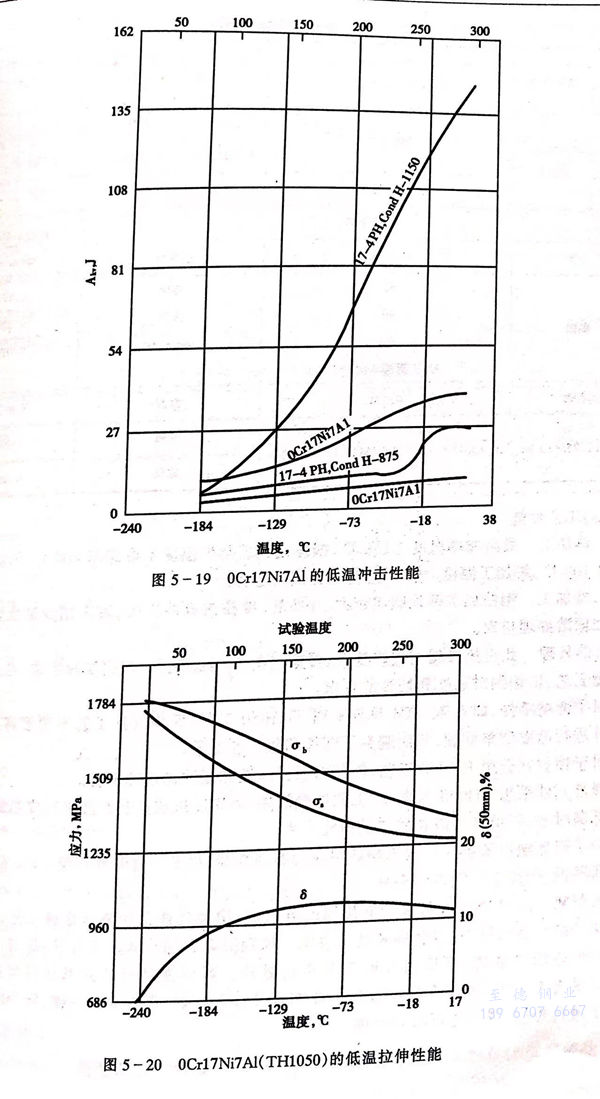

 07Cr17Ni7Al、17-7PH 不銹鋼(gang)的低(di)溫沖擊和(he)拉伸性能見圖5-19和(he)圖5-20。

六(liu)、耐蝕性(xing)

  07Cr17Ni7Al、17-7PH 不銹(xiu)鋼(gang)的耐(nai)蝕(shi)(shi)(shi)性介于18-8鋼(gang)和馬氏體(ti)不銹(xiu)鋼(gang)之間，一些耐(nai)蝕(shi)(shi)(shi)性數據見(jian)表(biao)(biao)5-73，耐(nai)應(ying)力(li)腐蝕(shi)(shi)(shi)性能見(jian)表(biao)(biao)5-70。

七、工藝性能

 a. 熱加工

   最高加熱溫(wen)(wen)度(du)(du)1150℃，鋼(gang)坯或鋼(gang)錠裝爐(lu)溫(wen)(wen)度(du)(du)不應高于600℃，開始熱加工溫(wen)(wen)度(du)(du)1100℃，終加工溫(wen)(wen)度(du)(du)≥950℃，冷卻方式為空冷。

 b. 冷(leng)加(jia)工

 07Cr17Ni7Al、17-7PH 不銹鋼的加工硬(ying)化傾(qing)向(xiang)較大，在冷(leng)軋(ya)、冷(leng)拉(la)拔或沖壓時，宜采用少道(dao)次大變(bian)形量并(bing)增(zeng)加固溶處理道(dao)次。

 c. 熱處理(li)

  此(ci)鋼熱處(chu)(chu)理工(gong)藝(yi)較復(fu)雜，可參照圖5-41執行。根(gen)據實際需求，可靈活選擇熱處(chu)(chu)理工(gong)藝(yi)，以達到對強度和韌性(xing)的(de)要求。

  對于薄壁(bi)零(ling)件，如殼(ke)體(ti)、筒體(ti)等宜采(cai)用(yong)TH1050工藝，因為這種(zhong)工藝不(bu)需要將已成(cheng)形的零(ling)部(bu)件進行(xing)高溫(wen)調整處理，從(cong)而避免了部(bu)件的氧(yang)化和變形。

  對于棒材宜選用RH950工(gong)藝，使其可(ke)獲得強度(du)和韌性的最佳配(pei)合。

  彈性元(yuan)件(jian)采用CH900為宜，此工藝比較簡單，利(li)用冷拔或冷扎產品進行成形加工，而后進行低溫時效，即可獲(huo)得滿意的(de)產品性能水平(ping)。

  為了降低缺口敏(min)感性(xing)和(he)改善鋼的耐(nai)應力腐蝕性(xing)能，可(ke)采用過(guo)時(shi)效處理工藝，盡管強度(du)水平有所(suo)降低，但綜合性(xing)能得到提(ti)高。

 d. 焊接

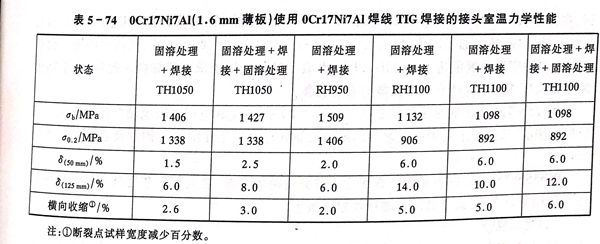

 07Cr17Ni7Al、17-7PH 不銹鋼(gang)可(ke)進(jin)行電弧焊(han)(han)(han)或電阻焊(han)(han)(han)，惰性氣(qi)體(ti)保(bao)護焊(han)(han)(han)是最(zui)佳工藝方法，可(ke)避免氧化(hua)和(he)減少鋁的燒損，以利提高接(jie)頭效率。該鋼(gang)通(tong)常在固溶狀態下焊(han)(han)(han)接(jie)，焊(han)(han)(han)前(qian)不必預熱，但焊(han)(han)(han)后最(zui)好固溶處理，而(er)后按實際需求進(jin)行處理。焊(han)(han)(han)縫強度(du)可(ke)達到基體(ti)強度(du)的94％～100％（見表5-74），充(chong)填金(jin)屬(shu)同母材(cai)。此(ci)鋼(gang)亦可(ke)進(jin)行釬焊(han)(han)(han)，焊(han)(han)(han)料(liao)為(wei)銀(yin)一鋰，在900～940℃氬(ya)氣(qi)下進(jin)行焊(han)(han)(han)接(jie)，焊(han)(han)(han)后進(jin)行時效處理。

八、物理(li)性能

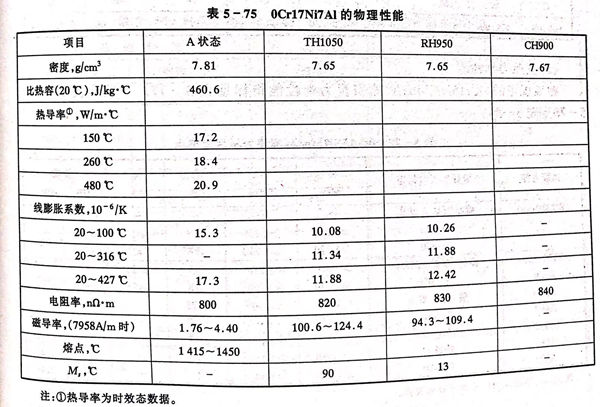

 07Cr17Ni7Al、17-7PH 不銹鋼的物理性能見表 5-75 。

九、應(ying)用

  在(zai)航(hang)(hang)空工業中用于中溫(wen)承力件(jian)(jian)(jian)，發(fa)動機反(fan)推裝置構件(jian)(jian)(jian)，閥(fa)膜(mo)及不(bu)銹彈性(xing)元件(jian)(jian)(jian)。此外在(zai)國外廣泛應用航(hang)(hang)空薄(bo)壁結構件(jian)(jian)(jian)、各種容器、導(dao)管、閥(fa)膜(mo)、船(chuan)軸(zhou)(zhou)及壓氣機盤。在(zai)其(qi)他領域主要用于不(bu)銹、耐蝕(shi)高強(qiang)度(du)結構件(jian)(jian)(jian)，容器，軸(zhou)(zhou)類，彈簧等(deng)。
