91香蕉视频app

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化學(xue)成分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二(er)、室溫(wen)力學性(xing)能(neng)

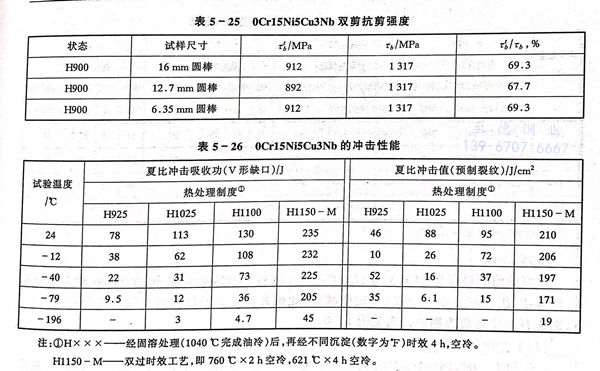

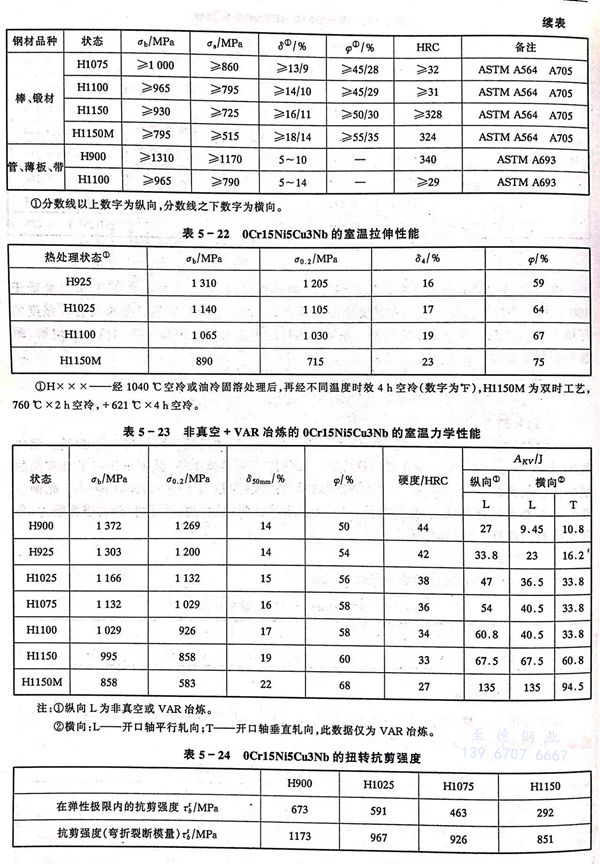

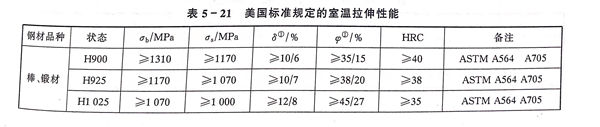

  技術(shu)標準中所(suo)規定的(de)室溫力學(xue)性(xing)能見表(biao)(biao)5-21。一些(xie)實測數據見表(biao)(biao)5-22至(zhi)表(biao)(biao)5-25。溫度對其沖擊性(xing)能的(de)影(ying)響見表(biao)(biao)5-26。

三、疲勞和斷裂(lie)韌性

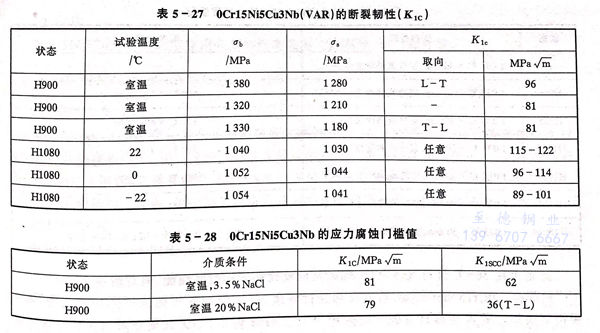

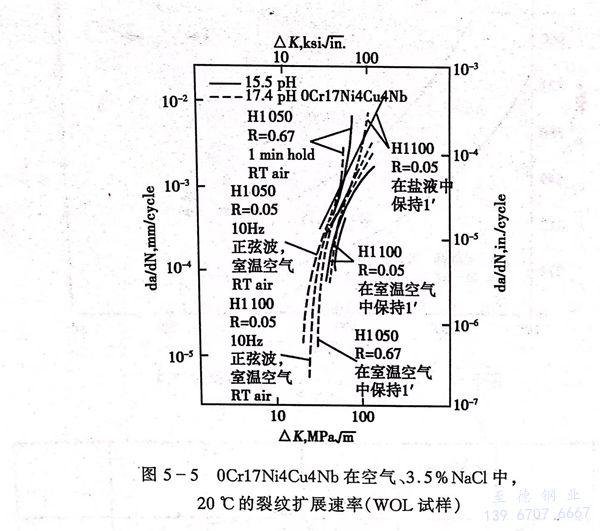

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高溫(wen)力(li)學(xue)性能

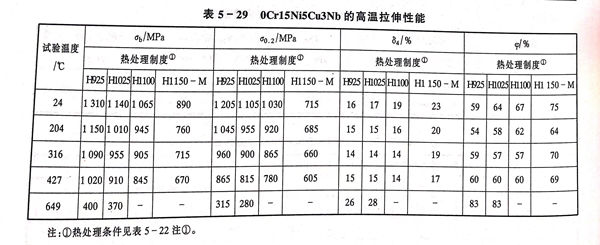

  不(bu)同熱處理狀(zhuang)態的(de)(de)0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹(xiu)鋼的(de)(de)高溫瞬時拉伸性(xing)能(neng)見表5-29。

五、耐蝕性

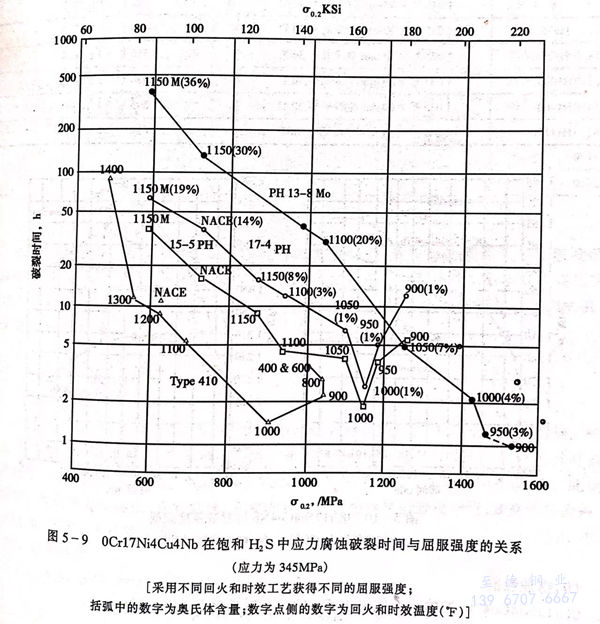

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝性能

  a. 熱加工

  0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱加工(gong)溫(wen)度范圍為(wei)1000～1205℃，適宜的熱加工(gong)溫(wen)度為(wei)1175～1205℃。此(ci)鋼不含鐵素體，可以頂鍛(duan)(duan)鐓粗和展平(ping)鍛(duan)(duan)造。鍛(duan)(duan)后應(ying)快冷(leng)到30℃以下。

  b. 熱(re)處(chu)理

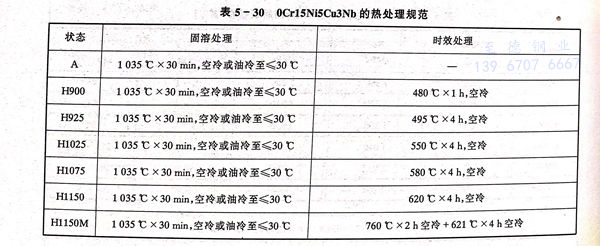

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的(de)熱處理規范見表(biao)5-30。

   此鋼可(ke)在565℃進行氣(qi)體氮(dan)化，提高其抗咬死性(xing)(xing)能和耐磨性(xing)(xing)能，但對耐蝕性(xing)(xing)不(bu)利。

  c. 焊接

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼(gang)可(ke)以成功進(jin)行(xing)焊(han)(han)接，可(ke)采用(yong)惰性氣體保護焊(han)(han)和(he)電阻焊(han)(han)，不宜采用(yong)氧(yang)炔焊(han)(han)。要(yao)求(qiu)(qiu)與母材等強度應采用(yong)W17-4PH焊(han)(han)條(tiao)，如無此(ci)要(yao)求(qiu)(qiu)亦可(ke)采用(yong)308型電焊(han)(han)條(tiao)。

七(qi)、物(wu)理性能

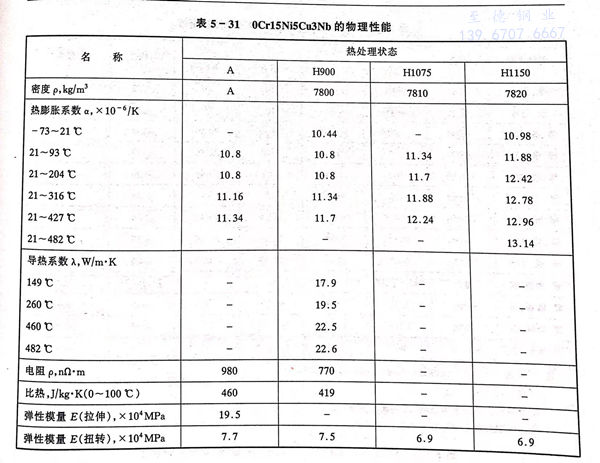

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
