91香蕉视频app

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化91香蕉視頻app:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于91香蕉視頻app:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一、化學成分(fen)

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的化學成(cheng)分見表5-32。

二(er)、 室溫力學性能(neng)

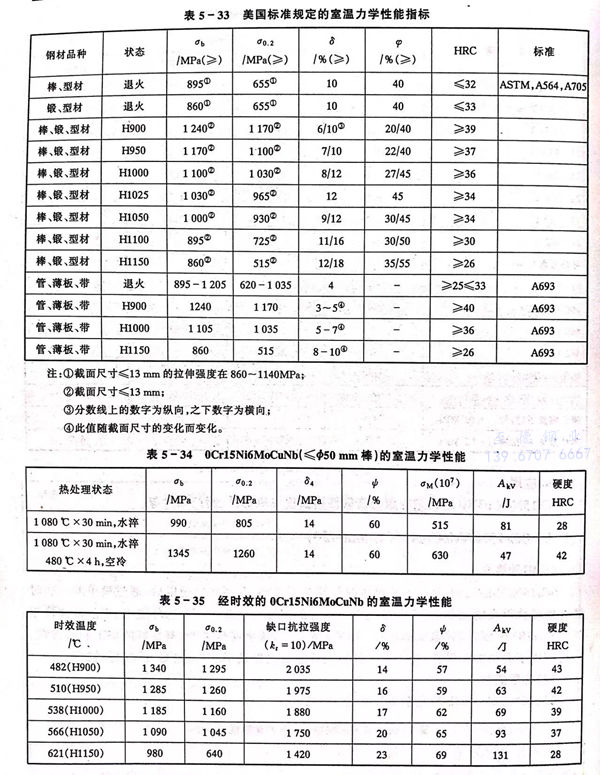

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼(gang)的室溫(wen)力學性能見表5-33至表5-35。

三、高(gao)溫力(li)學(xue)性能

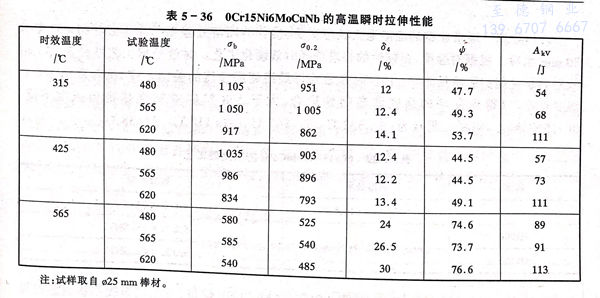

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的高(gao)溫力(li)學(xue)性能(neng)見表5-36 。

四、耐(nai)蝕性

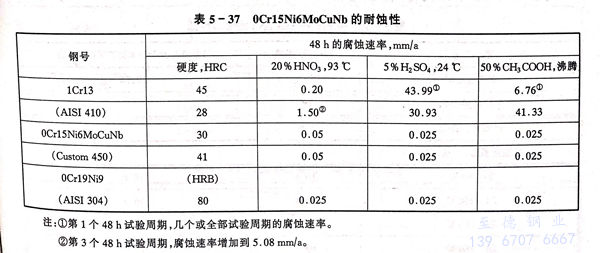

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏(shi)體不銹(xiu)鋼(gang)，與0Cr19Ni鋼相當（見表5-37）。

五、工藝性能

  a. 熱加工

   此鋼(gang)易于熱(re)(re)加(jia)工，加(jia)工溫度范圍為900～1260℃，為便于熱(re)(re)加(jia)工并獲(huo)得細小晶粒尺寸，最佳加(jia)熱(re)(re)溫度為1150～1170℃。

  b. 冷加(jia)工(gong)

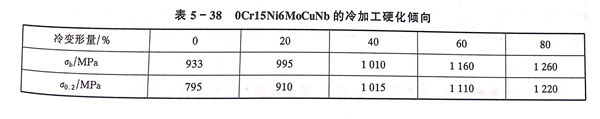

   鋼的(de)冷加工硬化傾向低（見表5-38），在不進(jin)行(xing)中(zhong)間退(tui)火的(de)情況下(xia)能(neng)進(jin)行(xing)大(da)變形量冷加工。

  c. 熱處理(li)

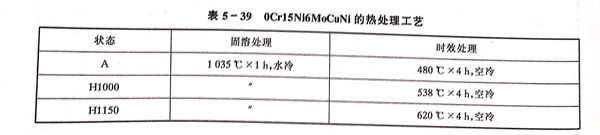

  通常此鋼(gang)的固(gu)溶退火狀(zhuang)態交貨，推薦的固(gu)溶處(chu)(chu)理工藝為1024～1052℃×30min水冷。根(gen)據對強(qiang)(qiang)度、塑韌(ren)性(xing)的要求選擇時(shi)(shi)(shi)效硬化(hua)工藝。時(shi)(shi)(shi)效處(chu)(chu)理工藝見表(biao)5-39，時(shi)(shi)(shi)效對力學性(xing)能的影響見圖5-10。時(shi)(shi)(shi)效是獲得(de)(de)最終使用(yong)性(xing)能的關鍵工序(xu)，推薦采用(yong)480℃溫度時(shi)(shi)(shi)效，以(yi)得(de)(de)到(dao)良好的強(qiang)(qiang)度和塑韌(ren)性(xing)配合，大于538℃時(shi)(shi)(shi)效韌(ren)性(xing)提高但強(qiang)(qiang)度下降。0Cr15Ni6MoCuNb的臨界(jie)點(dian)為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊接

  此鋼(gang)焊(han)前(qian)不(bu)需預熱，采用(yong)(yong)0Cr15Ni6MoCuNb焊(han)材，可使用(yong)(yong)焊(han)接不(bu)銹鋼(gang)各(ge)種焊(han)接方法進(jin)(jin)行焊(han)接，如要求達到最佳耐蝕性，應進(jin)(jin)行焊(han)后固溶(rong)退(tui)火處理，釬焊(han)溫(wen)(wen)度同固溶(rong)處理溫(wen)(wen)度，釬焊(han)料可使用(yong)(yong)0Cr19Ni9釬焊(han)料。

六(liu)、物(wu)理性能(neng)

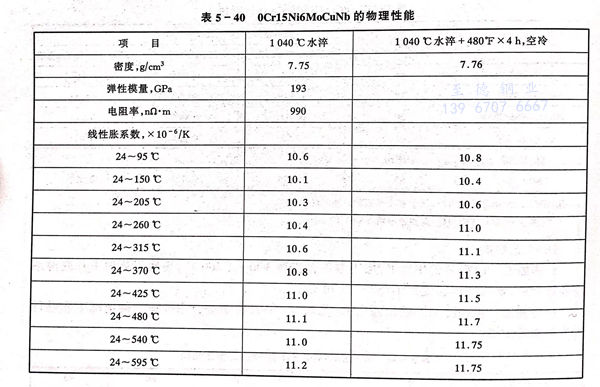

  0Cr15Ni6MoCuNb、 Custom 450 不(bu)銹(xiu)鋼的物理(li)性能見(jian)表5-40。

七、應用(yong)

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹鋼主(zhu)要用于要求耐蝕不(bu)銹性的齒(chi)輪、彈(dan)簧、緊固件及飛機和透(tou)平部(bu)件。
