91香蕉视频app

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不銹(xiu)鋼是一種超(chao)低碳(tan)馬氏(shi)體(ti)時(shi)效不銹(xiu)鋼，它既具有馬氏(shi)體(ti)時(shi)效鋼的(de)(de)高(gao)強度(du)和良好(hao)的(de)(de)韌性(xing)，又具有常規91香蕉視頻app:不銹鋼的(de)(de)(de)耐(nai)蝕性(xing)。該鋼(gang)易(yi)于(yu)生產和(he)具有良(liang)好的(de)(de)(de)加工(gong)性(xing)能(neng)，主要(yao)用于(yu)要(yao)求具有高的(de)(de)(de)強度、良(liang)好的(de)(de)(de)韌(ren)性(xing)和(he)耐(nai)蝕性(xing)的(de)(de)(de)裝備，如供料(liao)螺旋推(tui)進器、捏合元(yuan)件、破碎機襯板、塑料(liao)模(mo)具和(he)模(mo)板等。

一、化學成分

 00Cr12Ni10AlTi 不(bu)銹鋼的化學成(cheng)分見表5-60。

二、室(shi)溫力學性能

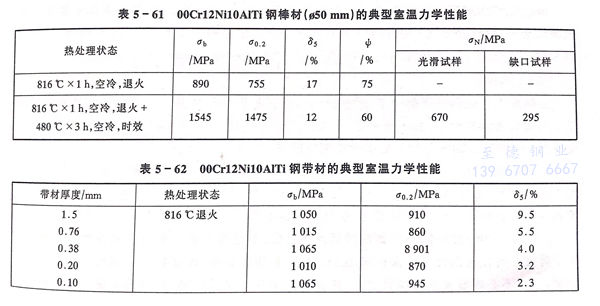

  00Cr12Ni10AlTi 不(bu)銹鋼(gang)在退火(huo)條(tiao)件下(xia)具有較(jiao)高的(de)抗拉強(qiang)(qiang)度和屈服強(qiang)(qiang)度，且塑(su)性(xing)(xing)和韌性(xing)(xing)良好。通過(guo)簡單的(de)時(shi)(shi)效處理，其強(qiang)(qiang)度水平較(jiao)退火(huo)狀態提高1倍，同(tong)時(shi)(shi)保(bao)留了足夠的(de)塑(su)韌性(xing)(xing)。00Cr12Ni10AITi 不(bu)銹鋼(gang)棒材、帶材及時(shi)(shi)效處理對室溫力學(xue)性(xing)(xing)能的(de)影響(xiang)見表5-61至(zhi)表5-63。

三(san)、高溫力學性能

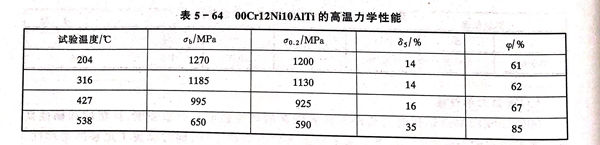

  00Cr12Ni10AlTi 不銹(xiu)鋼的高溫拉伸性能見表5-64。

四、耐蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼(gang)，但不如0Cr18Ni9和1Cr17。

五、工(gong)藝(yi)性能

 a. 熱加工(gong)

  此鋼易于(yu)熱加(jia)工(gong)，理想的熱加(jia)工(gong)溫度范(fan)圍為(wei)1038～1230℃。為(wei)得到細化的晶粒和最佳力學性能，應在816～927℃范(fan)圍內進(jin)行(xing)終(zhong)加(jia)工(gong)，在終(zhong)加(jia)工(gong)范(fan)圍內應盡可能加(jia)大變(bian)形(xing)量(liang)，至(zhi)(zhi)少應為(wei)20％。加(jia)工(gong)后空冷至(zhi)(zhi)室(shi)溫即可。

 b. 熱處理

  00Cr12Ni10AlTi 不銹鋼(gang)的(de)(de)使用(yong)狀(zhuang)態為(wei)(wei)固(gu)溶(rong)退火＋時(shi)效(xiao)處(chu)(chu)理(li)。鋼(gang)的(de)(de)固(gu)溶(rong)處(chu)(chu)理(li)溫(wen)度(du)為(wei)(wei)816℃×1h空(kong)冷，而后進行時(shi)效(xiao)處(chu)(chu)理(li)，以(yi)得到所需強度(du)和塑韌性，根據(ju)對材料(liao)的(de)(de)強度(du)、塑韌性要求選(xuan)擇恰當(dang)的(de)(de)時(shi)效(xiao)溫(wen)度(du)，時(shi)效(xiao)時(shi)間為(wei)(wei)3小(xiao)時(shi)，冷卻方(fang)式(shi)為(wei)(wei)空(kong)冷。

c. 焊接

  00Cr12Ni10AlTi 不銹鋼的焊(han)接性(xing)能(neng)良好，不論是(shi)在退火狀態(tai)還是(shi)在時效(xiao)條件下(xia)均(jun)易于(yu)焊(han)接。可使用惰性(xing)氣體保(bao)護(hu)和(he)(he)手工電弧焊(han)等(deng)焊(han)接方法，焊(han)接材料(liao)宜使用與母材相同(tong)的化學成分，不必(bi)焊(han)前預熱和(he)(he)焊(han)后(hou)退火，焊(han)后(hou)進(jin)行480℃時效(xiao)處理，可獲(huo)得與母材相近的強度和(he)(he)韌性(xing)。

六、物(wu)理性能(neng)

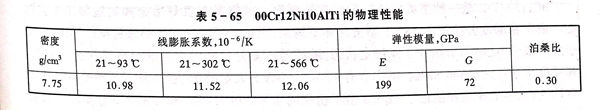

  00Cr12Ni10AlTi 不銹鋼的(de)物理性能見表(biao)5-65。
